满足内圆、外圆、端面和锥面磨削的达诺巴特HG工作台移动式万能重型外圆磨床

国际金属加工网 2019年07月18日

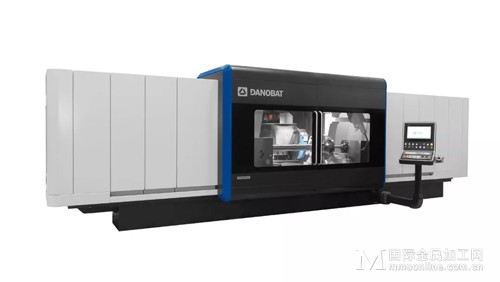

工作台移动式万能重型磨床

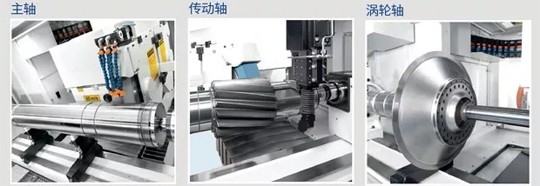

达诺巴特卧式工作台可移动式磨床的设计用来满足零件的外圆、内圆、端面和锥面磨削等多种应用需求,如:传动轴、电机轴、涡轮轴、铁路车轴、机床主轴、大型齿轮轴等,根据具体应用可选用刚玉砂轮、CBN或金刚石砂轮。

机床床身和主要部件采用珠光体铸铁。HG系列磨床可配多种砂轮头架结构:直置、斜置,以及带回转B轴砂轮主轴可选静压主轴、滚子轴承主轴或达诺巴特电主轴。

为实现机床最大性能,HG系列磨床可以加配在线测量系统、砂轮动平衡系统(带消空程和防碰撞检测)、轴向定位系统和锥度调整等。(内置扭矩电机驱动)。

/res/video/2019/07/other/d.mp4

人体工程学-模块化-机械美学

• 升级设计以满足用户的需求。

• 多种砂轮头架配置用于外圆和内圆磨削。

• 单砂轮头架或双砂轮头架结构。

• 用户安全性、易操作和柔性化。

刚性、稳定性和精度

• 床身和主要部件均为整体珠光体铸造,具备更好刚性。

• V-平导轨手工刮研,确保定位精度和重复定位精度,以及更好地与表面接触和保持润滑

• 各轴驱动均通过重心,以减少震动。

• 应力消除测试

达诺巴特最新技术

• 达诺巴特温控高频电主轴,提高了磨削功率和精度,并减小振动。

• B轴通过内置高精度扭矩电机驱动,无反向间隙因而定位精度高,免维护,寿命长。

• 多直径在线/事后测量系统MDM-300 & MDM-500。

• 额外的接触或非接触式在线/事后测量装置。

• 磨削材料范围广:HVOF材料,水晶,硬质合金等。

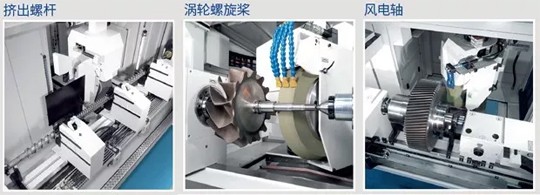

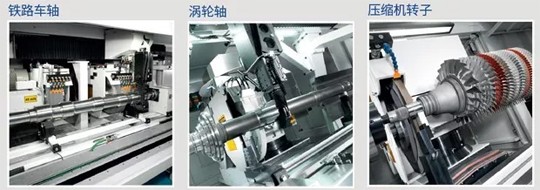

应用



更多信息请登录

http://www.danobatgroup.cn/cylindrical-grinding/HG.html 或在线留言。

阅读原文

(达诺巴特)
