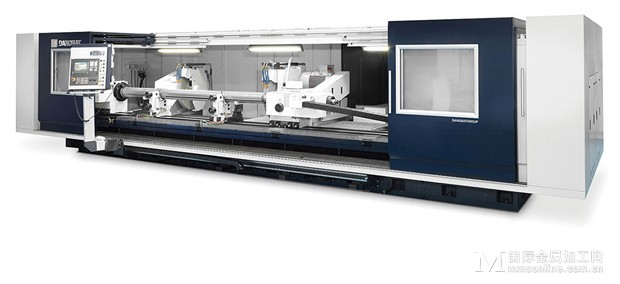

达诺巴特WT- 外圆磨床 砂轮架移动式万能重型磨床

——十字滑台式磨床

国际金属加工网 2019年07月17日


达诺巴特此款中型和重型WT磨床设计为十字滑台结构,优化了机床占地面积。设备主要部分如砂轮头架、工件头架、尾座的设计,最大可实现重15吨,长10000mm的工件的磨削、可选配马鞍床身来磨削具有较大回转直径的工件。

机床床身和主要部件采用珠光体铸铁。WT系列磨床可配多种砂轮头架结构:直置或斜置,以及带回转B轴(内置扭矩电机驱动)。主轴可选静压主轴、滚子轴承主轴或达诺巴特电主轴。

根据具体应用可选用刚玉砂轮、CBN砂轮或金刚石砂轮。 为了发挥机床最大性能,WT系列磨床可以配置在线测量系统、砂轮动平衡系统(带消空程和防碰撞检测)、轴向定位系统和锥度调整系统等。

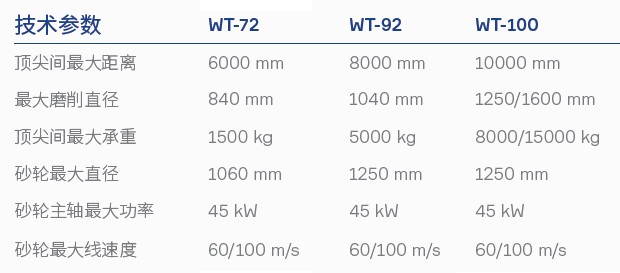

工件长度:最大10000 mm;工件外径:最大1000 mm;砂轮直径:最大1220 mm

/res/video/2019/07/other/da.mp4

技术特征


刚性-稳定性-精度

• 采用有限元优化机床结构

• 应力消除测试

• 稳定的整体珠光体铸造床身

冷却液在机床表面循环

• 宽大重载的手工刮研导轨

柔性和多用途

• 整体采用模块化设计

• 用于复杂材料的高科技磨削工艺

• 多种砂轮头架配置方案

可选配置

• 砂轮动平衡系统,带消空程和防碰撞检测

• 新一代磨削软件

• 用于轴向定位、锥度和直径测量的探针系统

• 达诺巴特MDM绝对测量系统

• 额外的接触或非接触式在线和事后测量装置

• 自动锥度调整

• 两点和三点中心架,数控或手动调整

• V型支撑

• 各种工作驱动系统

以用户为中心

• 人机工程设计

• 清洁的工作区域

• 用户界面友好的磨削软件

• 结构紧凑,占地小

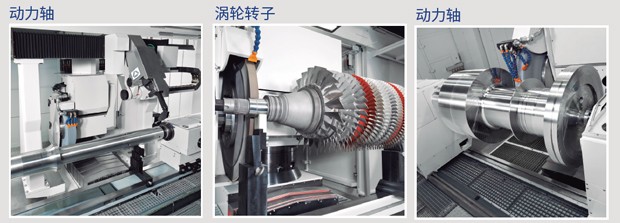

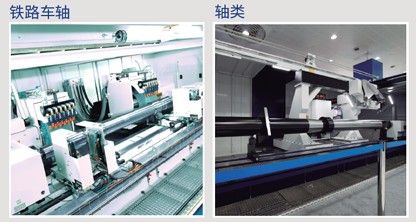

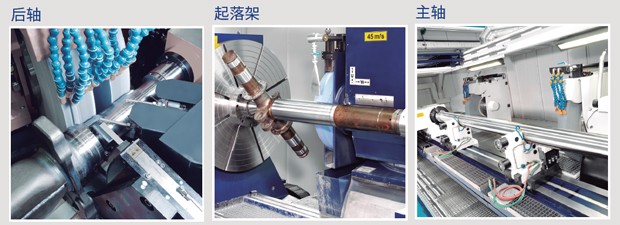

应用

DANOBATGROUP

北京市朝阳区曙光西里甲5号凤凰置地广场A座907B室. +86 10 64673639

上海自由贸易试验区 - 富特东三路526号5号楼104室. +86 21 61118696

info@danobat.cn

www.danobatgroup.cn


(达诺巴特)
