PolyWorks实用技巧 | 轻松使用斑马纹评价绘制曲面连续性

国际金属加工网 2019年01月29日


PolyWorks| ModelerTM 软件实用技巧系列

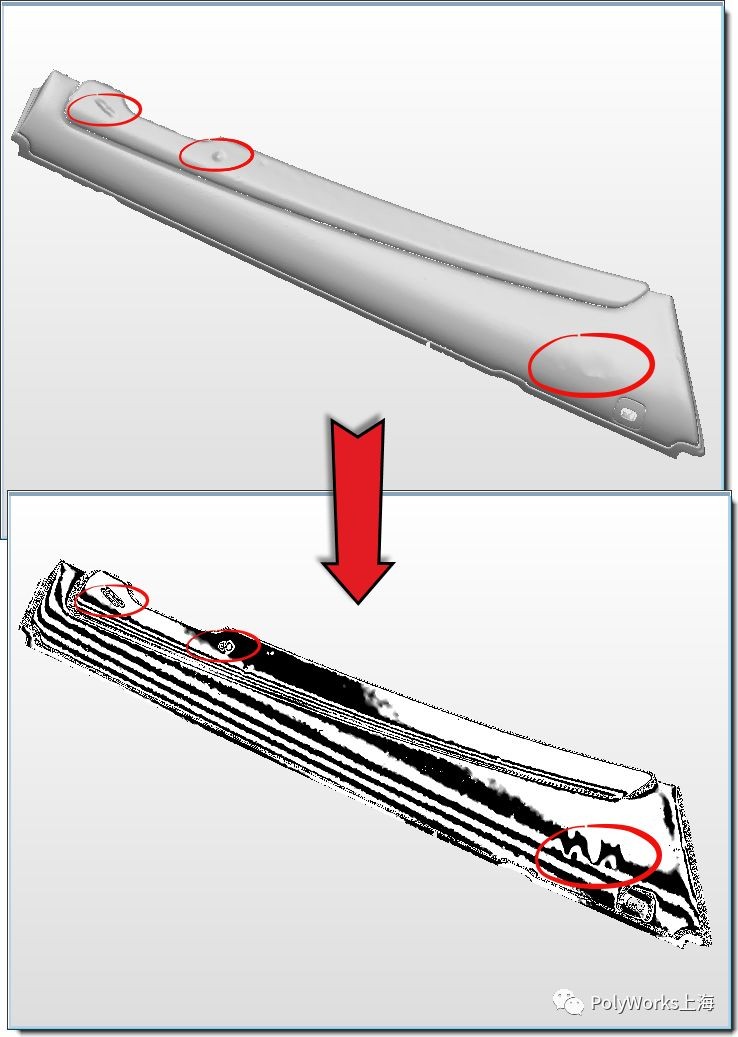

扫描前,先准备和优化有凹痕或清洁不恰当的工件的三角化模型,这时您需要比双眼更加敏锐的工具来帮您侦测表面缺陷。您可以使用斑马纹在模型表面铺设一层黑白相间的条纹,来定位这些缺陷的位置;在有间断的地方,纹路也会断开,斑马纹的方向可以显示出曲面的连续情况。这种特殊的显示模式容易操作,并且能够显著帮助您检查出曲面连续性的问题。

使用斑马纹显示模式查看三角化模型


步骤:

  1. 将目标对象显示在3D场景中

  2. 点击视图 > 斑马纹菜单项。斑马纹对话框显示,相应的显示模式处于激活状态。

  3. 从不同侧面查看三角化模型,通过寻找中断位置或者观察黑白条纹的方向,侦测表面缺陷。

  4. 另外,可使用斑马纹对话框调整条纹的方向和宽度。

  5. 设置完成后,按ESC键退出斑马纹模式。

注:斑马纹也可用于评价已拟合的NURBS面片的连续性。

欲获得更多实用技巧,请关注实用技巧系列文章。

当您遇到测量问题,欢迎拨打技术热线 400-820-5967或者直接留言,我们的技术工程师将及时为您解答!

关于PolyWorks Shanghai (博力加软件)

PolyWorks Shanghai(博力加软件)是全球领先的通用3D测量软件解决方案提供商,是加拿大InnovMetric软件在中国的全资子公司。我们的中国总部位于上海,并在长春、沈阳、天津、广州、重庆配置了本地化技术支持工程师,以满足日益增长的客户需求。我们的软件主要应用于汽车航空航天等工业制造领域的精密测量,帮助客户实现工程设计和生产应用的效益最大化。

InnovMetric软件成立于1994年,总部位于加拿大魁北克市,在5大洲16个国家拥有分支机构。世界上最大的工业制造企业(丰田、通用、大众、本田、宝马、戴姆勒、福特、劳斯莱斯、普惠、波音、巴西航空工业公司、庞巴迪、苹果等)均信赖 InnovMetric 的 PolyWorks®软件解决方案及相关技术服务。



(PolyWorks上海)
