Tebis CAM 应用 I HPC铣削:高效型腔粗加工

HPC铣削:高效型腔粗加工

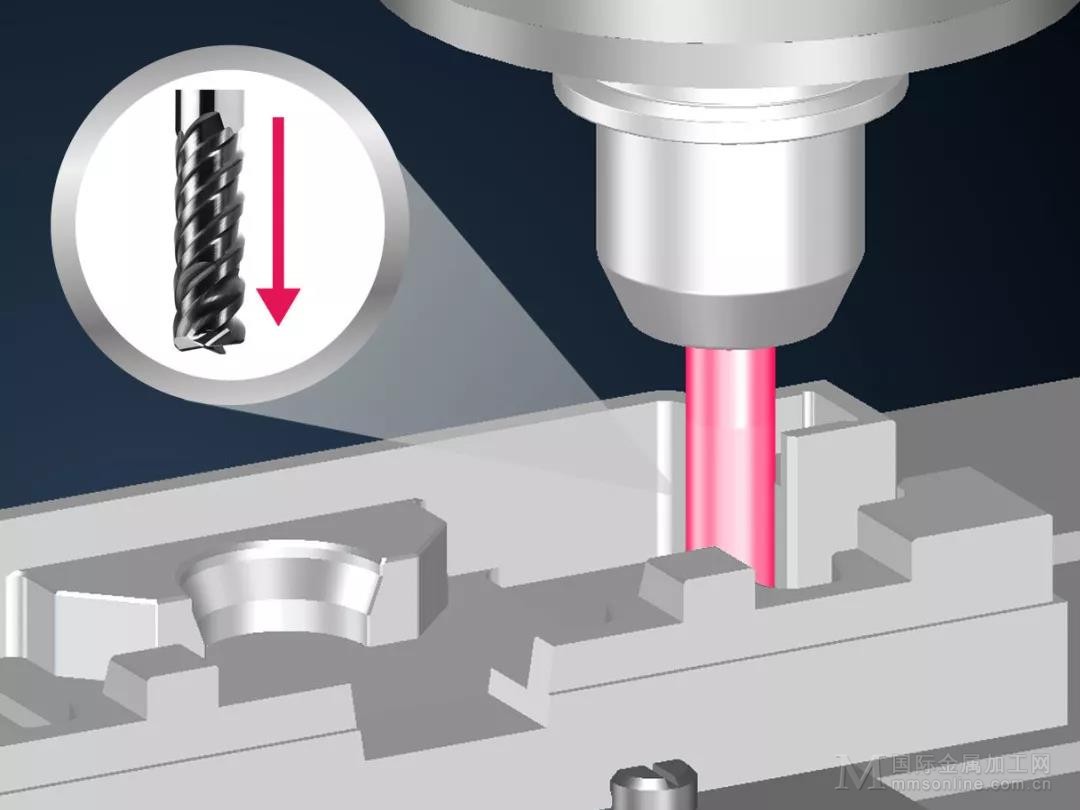

高性能切削(HPC)实现最高材料去除率


在粗加工中,必须尽快加工尽可能多的材料。往往铣刀处于满刀切削状态。因此,Tebis使用各种满刀切削处理方案及满刀切削避让方案。

在满刀切削时中,进给率自动减少,或者在满刀切削区域以摆线方式进行加工。

在满刀切削避让(即所谓的自适应粗加工)中,刀路布局自动适应几何体,以避免满刀切削。自适应粗加工策略尤其适用于带多个型腔的零件。使用这些方法也可以非常有效地加工硬质材料。

在自适应粗加工中,与传统粗加工相反,使用HPC刀具实现超高材料去除率,同时提高切削速度和进给率、降低横向步距并实现非常大的切割深度 – 可节省60%以上的时间。


使用Tebis进行粗加工

  • 摆线满刀切削处理和自适应满刀切削避让

  • 集成二次粗加工

  • 始终最优的进给率

  • 即使在高进给率下也能实现快速重新定位

  • 切削条件恒定

  • 高灵活性:也可进行顺逆铣加工

  • 不同的粗加工方法可轻松结合

  • 咨询时可提供高水平的专业知识,以获得最佳铣削结果

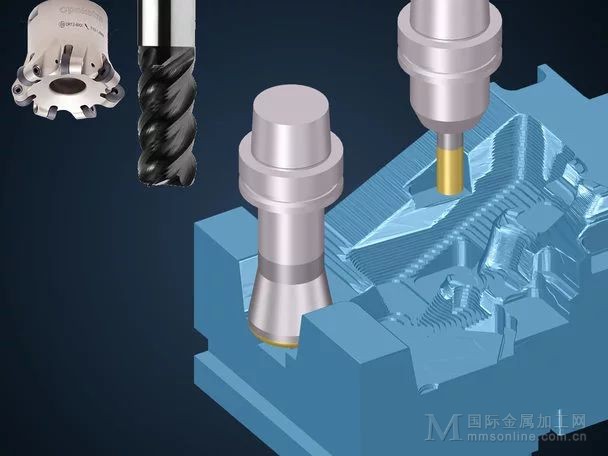

适合于2.5D、3D和5轴加工

Tebis中可使用自适应和摆线粗加工策略进行2.5D、3D和5轴加工操作。集成毛坯传送可实现2.5D、3D和5轴加工操作的简单组合。


2.5D HPC粗加工


3D HPC粗加工


5轴联动HPC粗加工

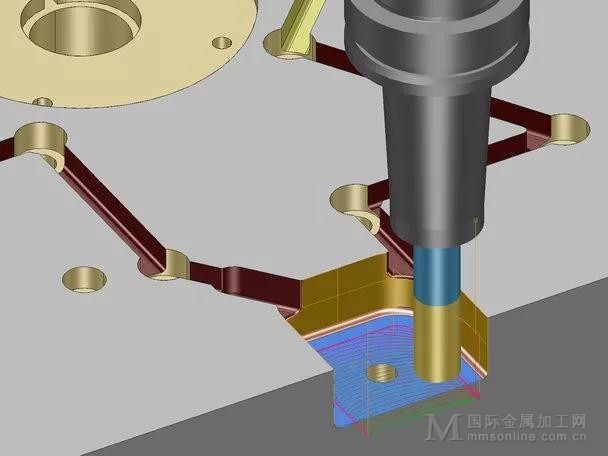

集成二次粗加工

“二次粗加工向上”附加选项使您能够从下往上地对残料区域进行二次加工,切削深度较低时也不会有问题。


只需一个步骤即可以用自适应或摆线方式清理型腔

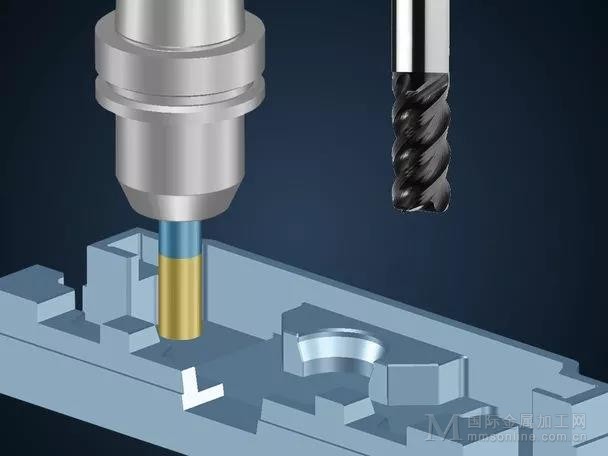

加工型腔侧壁上的残料


从下往上

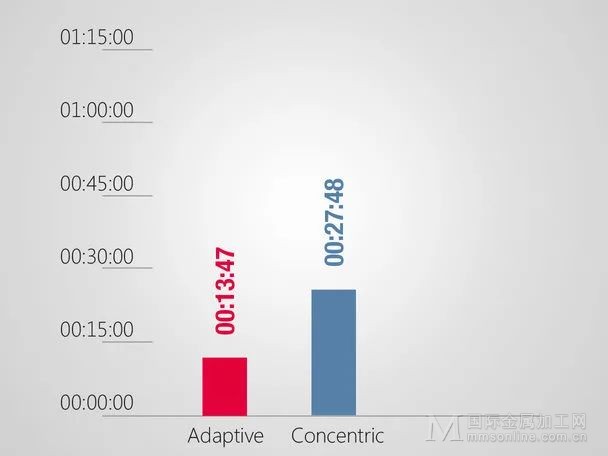

自适应加工

在带有许多腔体的大型组件中,自适应粗加工策略显然是最高的。我们的实践试验发现时间节省了60%之多。

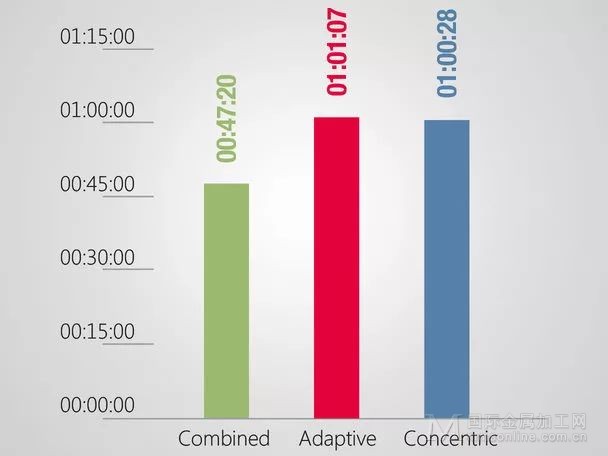

同心/自适应组合粗加工

该复杂工件包含平坦和陡峭区域。我们的实践测试显示,使用同心和自适应粗加工策略的组合加工获得最佳结果:组合加工比直接的自适应加工快22%。

整个过程为您带来的优势

  • 在加工操作过程中通过毛坯跟踪进行端到端粗加工

  • 最优的非切削移动刀路

  • 刀具寿命长

  • 延长机床运行时间

  • 可靠的粗加工

感谢您抽出  · 来阅读此文

更多精彩请点击【阅读原文】哦

(Tebis)
