Autodesk课堂:Inventor技巧丨将模型属性插入到修订表中

国际金属加工网 2019年01月08日

Inventor 支持将模型属性插入到修订表中,前提是:该工程图是基于此模型创建的。举个例子,如果你需要将自定义属性插入到修订表中该如何操作呢?

请按照以下步骤进行操作。

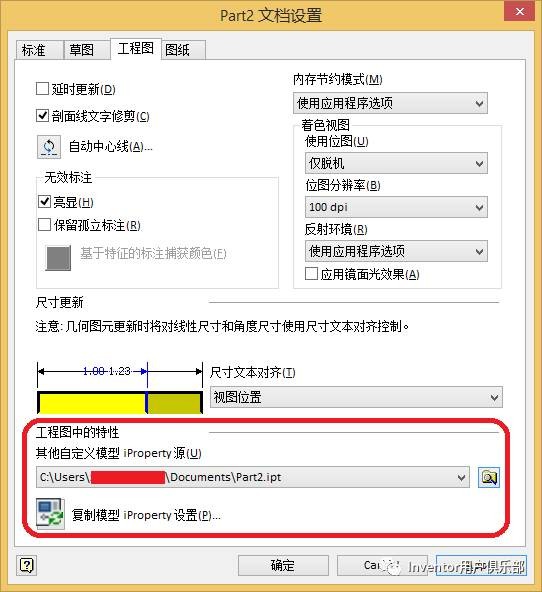

1. 打开此工程图,工具菜单,文档设置,找到工程图标签


2. 在工程图中的特性,选择自定义模型源数据

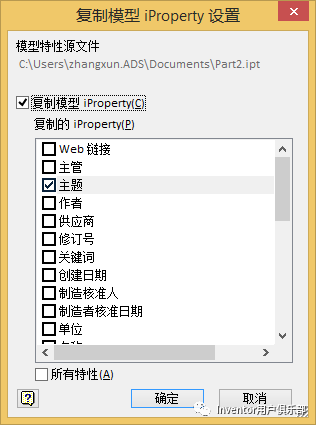

3. 选择复制模型iProperty设置

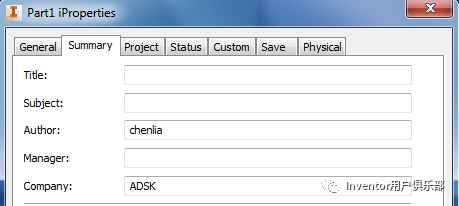

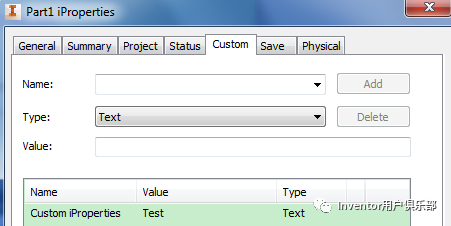

4. 选择所需要复制的属性参数


此时,参数均已复制完毕。接下来,请在修订表中进行设置。

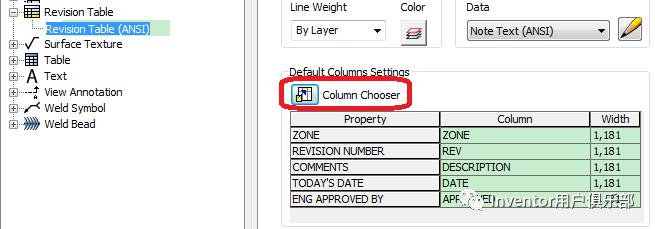

1. 打开样式编辑器

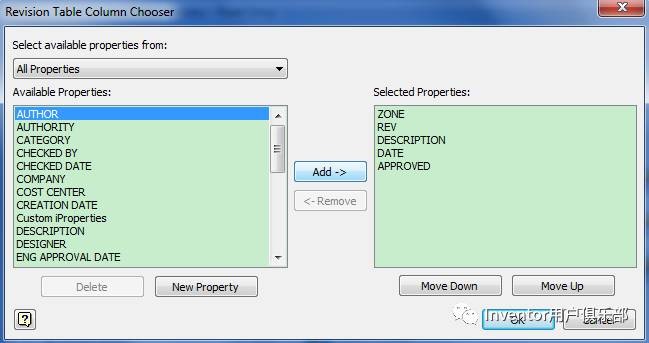

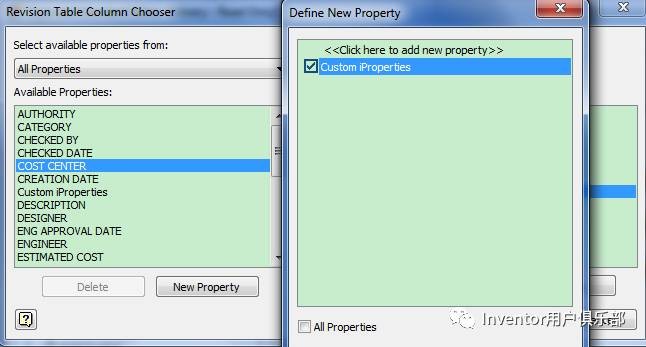

2. 在编辑器中,选择列选择器。通过列选择器,选择相应的模型数据,并通过添加新属性按钮来添加自定义属性。

3. 此时,模型数据中的属性将被添加在修订表中。

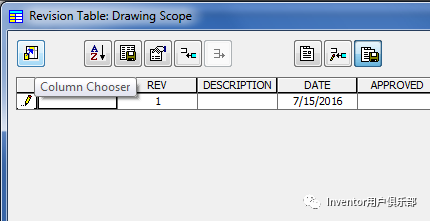

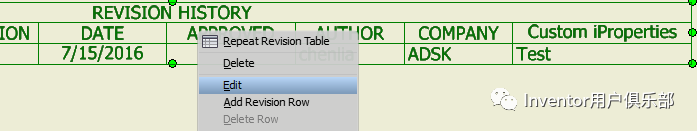

当然,如果你想修改已有的修订表并插入模型属性,也是可以的,通过编辑修订表操作即可。


万一模型中的属性有更改或者更新,你需要在工程图的修订表中一并更新,你只需要在管理工具栏中,点击更新复制的属性命令即可。

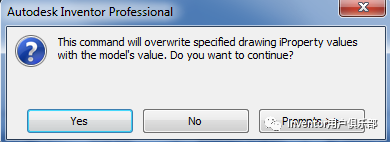

当然,更新过程中需要选择确认。


点击此处,下载体验Inventor 2019,试用新功能。请注意,也可以复制链接 http://url.cn/5Voq5YE到电脑端浏览器下载(手机端下不动哦~)


(欧特克Autodesk)
