电子产品的全套CNC加工案例

国际金属加工网 2018年12月21日

电子产品外壳件等产品加工时,通过应用4.5轴、磁性夹具、真空、多工位、零点定位系统等产品,可以实现相应的精密加工,比如这些案例:

CNC加工案例

手机外壳类零件加工方案:采用气缸类治具(包括零回转气缸)。



手机外壳加工方案:采用四轴配合0.5轴的方案、电磁铁治具,一出二的方案。

无人机外壳加工方案:采用气缸类治具,加工多角度孔。



产品外框加工方案:采用四轴联动方案,实现多曲面联动加工。

平板电脑后盖加工方案:采用真空吸治具,以实现斜面上的孔加工

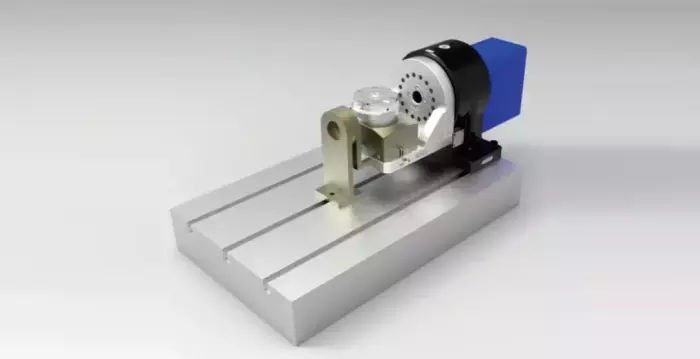

自动上下料加工方案:采用0.5轴配合气动夹钳,可以加工的产品范围较广。

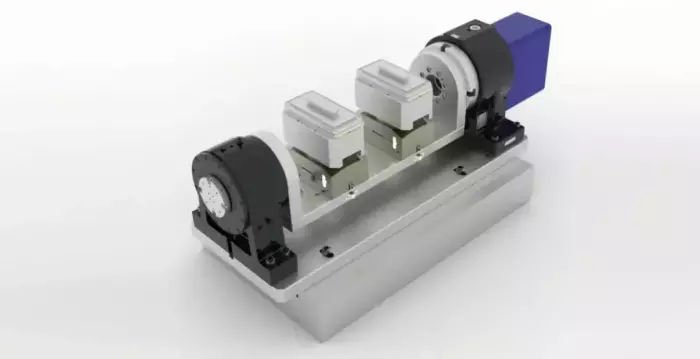

双产品五面加工方案:采用0.5轴配合双工位夹具,进行2个产品五面、圆弧连动加工。



快速定位加工方案:采用0.5轴配合配合零点定位系统,可以实现快速夹紧及五面加工。



▲ 应用现场

CCD定位系统

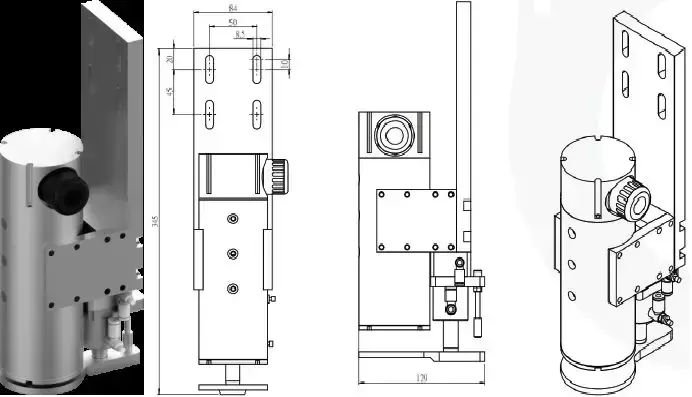

将待加工零件放入CNC加工冶具中,气缸将活动盖打开,CCD开始自动拍摄。找到原点后,气缸将活动盖关闭,然后将原点信号输入CNC,作为CNC加工的基准。对于不同型号的CNC,只需要做一个支架就可以安装在CNC主轴上,使用中理论速度仅为3S,可以灵活的调配生产。
