山高对于复合材料大工件加工解决方案

国际金属加工网 2018年08月07日

随着复合材料不断应用于新的部位,其结构和复杂性也一直挑战着加工刀具;在很多大型复合材料结构件上,以往的刀具已无法满足高效率,高质量加工的需求。面对这样的挑战,山高刀具凭借丰富的技术底蕴,研发出了新一代复合材料加工用菠萝铣刀系列-JC876 & JC877.

如今,复合材料在各行各业的应用已相当广泛,其在飞机上的用量和应用部位更是成为衡量飞机结构先进性的重要指标之一,目前复合材料在很多新型飞机上的使用量已达到甚至超过50%。


随着复合材料不断应用于新的部位,其结构和复杂性也一直挑战着加工刀具;在很多大型复合材料结构件上,以往的刀具已无法满足高效率,高质量加工的需求。面对这样的挑战,山高刀具凭借丰富的技术底蕴,研发出了新一代复合材料加工用菠萝铣刀系列-JC876 & JC877.

产品特征:

优化的硬质合金基体使刀具基体硬度更高,且与DURA金刚石涂层的结合性更好。

表面约15微米厚度的DURA金刚石涂层,提供了良好的耐磨性,提高刀具寿命。

光滑的排屑槽表面,使切削阻力更小。

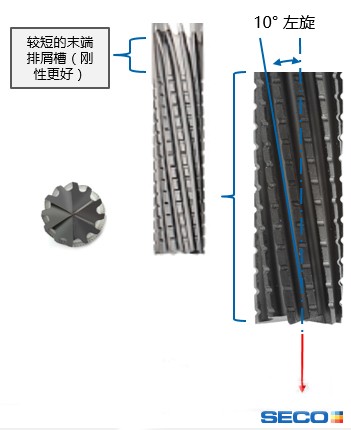

强壮的刃口设计和更短的排屑槽,提供良好的刀具刚性,使加工过程更稳定。

左旋的切削槽设计,提供向下的切削力,不易产生分层,提高加工质量。


加工实例:

在为客户加工一大型机身结构件时,由于结构件过大,只能使用真空吸附的工装或在工件下表面提供支撑,若要在工件上表面使用工装夹紧,将干涉加工。以往使用右旋刀具或普通菠萝铣刀进行加工,但由于切削过程中产生向上的切削力,容易在工件上表面产生分层,毛刺或者残留等质量缺陷。

使用山高最新的JC877刀具后,得益于其左旋的螺旋槽和多切削刃设计,不仅有效提高了加工效率,还解决了分层等质量缺陷。

刀具: JC877120D2C.0Z14-DURA

Vc=220

Fz=0.038

F=3106

Ap=12

Ae=2
