金属3D打印控制液压组件首次应用于民用航空领域

早在六年前，Liebherr就推出了增材制造计划。经过实践验证，EOS金属3D打印技术可适用于液压飞机歧管。Liebherr与Airbus和开姆尼茨工业大学的研究团队共同发起了一个由联邦经济和能源部(BMWi)资助的项目。其目的是使用增材制造组件替代传统的主要飞行组件，高压液压阀体。

在环保意识不断提高、燃料价格上涨和可替代能源缺乏的时代，航空航天工业需要开发新技术才能保持竞争力。以粉床为基础的工业3D打印有可能带来根本性改变，推动组件的不断创新。早在六年前，Liebherr就推出了增材制造计划。经过实践验证，EOS金属3D打印技术可适用于液压飞机歧管。Liebherr与Airbus和开姆尼茨工业大学的研究团队共同发起了一个由联邦经济和能源部(BMWi)资助的项目。其目的是使用增材制造组件替代传统的主要飞行组件，高压液压阀体。

在飞机上，众多部件相互配合，以确保飞行安全。扰流板助力器将扰流板推动到目标位置，以减小飞机的升力。在生产过程中，这些主要飞行控制组件对质量和精度的要求极高。阀体的传统制造过程是从锻造原材料开始，然后进行机械加工、修整、钻孔并最终组装。这个过程链不仅耗时而且复杂，几乎没有优化空间。然而，数量庞大的工艺步骤表明，可以通过金属3D打印来实现改进。显然，仅仅做简单的替代无法满足要求;全新的零部件必须更轻、更加节约资源和环保，以此证明：增材制造技术具有较好的发展前景。

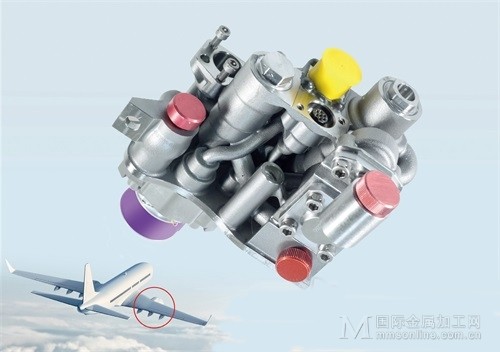

图1 全新的增材制造阀体由钛合金制成，性能与传统阀门相同，但重量减少35%

解决方案

解决方案是利用EOS可靠的高品质工业3D打印技术面向航空工业开发一套设计和过程链。首先，对传统零部件进行分析。识别液压结构，并拆除辅助部分。根据主要组件的安装空间和接口要求，重新设计其位置，目的是优化智能短连接线。此举为新零部件的设计奠定了基础。“借助工业3D打印技术，复杂性传统方法制造的阀体(左)和经过优化的金属3D打印阀体(右)。问题迎刃而解。在EOS M 290系统中，组件由大量薄层构成，每层厚度为30～60 μm，这使得我们能够构建复杂的几何结构。”德国利勃海尔航空(林登堡)有限责任公司研发部增材制造技术总工程师Alexander Altmann解释说。“功能性元件使用弯管直接互连。无需使用具有大量横向孔的复杂管道系统，从而节省生产时间。”

钛合金作为加工材料，特别适合于航空，因为它具有很多优点。由于钛合金非常轻并且具有机械稳定性和非常好的耐腐蚀性，因此能够减轻零件重量并提高运营中的成本效益。后期步骤包括用于应力消除的热处理以及液压通道的特殊处理。

“对于组件及其制造材料的可靠性和安全性，我们满怀信心。借助EOS技术，我们能够非常可靠地生产最高质量的钛合金组件，这是批量生产的前提条件。”Alexander Altmann解释说。

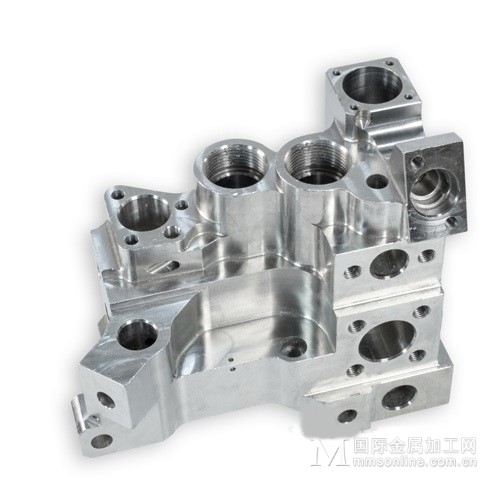

图2 传统方法制造的阀体（左）和经过优化的金属3D打印阀体（右）

成果

全新的增材制造阀体由钛合金制成，性能与传统阀门相同，但重量减少了35%，使用的零部件更少。可以将10个功能性元件集成到新的阀体中，而不必使用具有大量横向孔的管道系统。“这就是是增材制造的优势，以更轻的重量和更少的零部件制造相同的部件，这对于我们来说非常重要。”Altmann说。全新的3D打印零部件已成功通过A380的飞行测试。

与传统的铣削工艺相比，工业3D打印复杂性更低而材料利用率极高，最大限度避免了钛合金的浪费。“如今，制造一台阀体需要大约一天的时间，通过使用EOS M 400-4制造时间还可能缩短75%以上。”Alexander Altmann说。好处不止这些，轻量化3D打印阀体和未来的3D打印零部件也将有助于降低燃油消耗、减少CO2和氮氧化物的排放。飞机组件对质量的要求非常高，因此Liebherr密切关注增材制造方法的每一个细节，从而建立绝对可靠的生产工艺。在EOS，Liebherr派驻了技术提供者和合作伙伴，有助于保证增材制造工艺的质量。通过参与测试阶段，Liebherr能够为EOSTATE Exposure OT(EOS监控套件的新模块，可实现无缝和实时的组件检测)的开发提供帮助。“这将在未来加速工业3D打印过程中对材料缺陷的识别，并减少对后续质量保证过程(如计算机断层扫描)的依赖。”Alexander Altmann说。
