原来游标卡尺读数方法这么简单,你竟然还不知道?!

游标卡尺作为一种被广泛使用的高精度测量工具,它是由主尺和附在主尺上能滑动的游标两部分构成。是不是有一种看到游标卡尺就有点束手无措的感觉,今天,我们就来说说游标卡尺的读数方法。

先来看一段视频

↓↓

游标卡尺和读数方法

游标卡尺的作用:可以方便地测量外径、内径、深度。

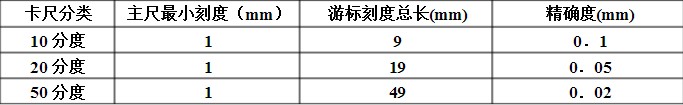

游标卡尺一般分为10分度、20分度和50分度三种,10分度的游标卡尺可精确到0.1mm , 20分度的游标卡尺可精确到0.05mm , 而50分度的游标卡尺则可以精确到0.02mm。

读数方法

1、看游标尺总刻度确定精确定度(10分度、20分度、50分度的精确度)

2、读出游标尺零刻度线左侧的主尺整毫米数(X);

3、找出游标尺与主尺刻度线“正对”的位置,并在游标尺上读出对齐线到零刻度线的小格数(n)(不要估读);

4、按读数公式读出测量值。

读数公式:

测量值(L)=主尺读数(X)+游标尺读数(n×精确度)

10分度游标卡尺

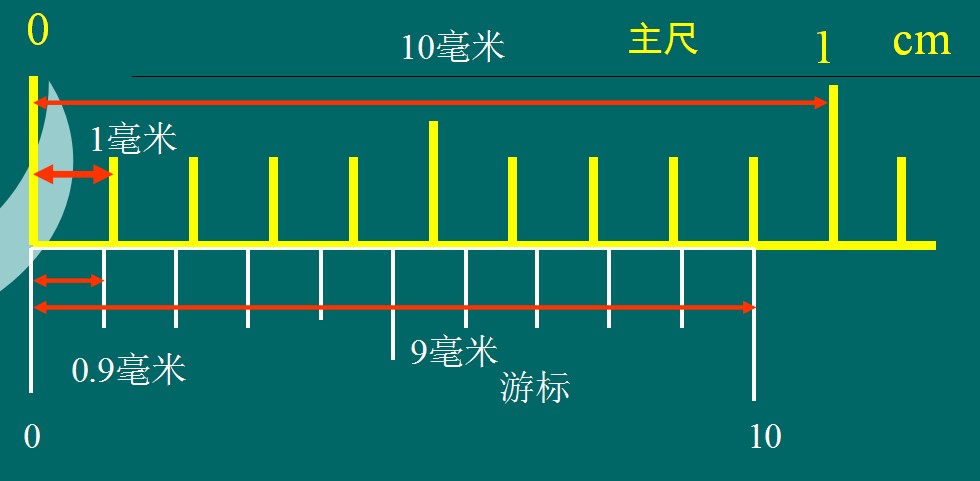

尺上的最小分度是1mm,游标上有10个等分度,总长为主尺上的9mm,则游标上每一个分度为0.9mm,主尺上一个刻度与游标上的一个刻度相差0.1mm。

注意:如果小数点后面的数字是0,不能省略,表示精度。

50分度游标卡尺

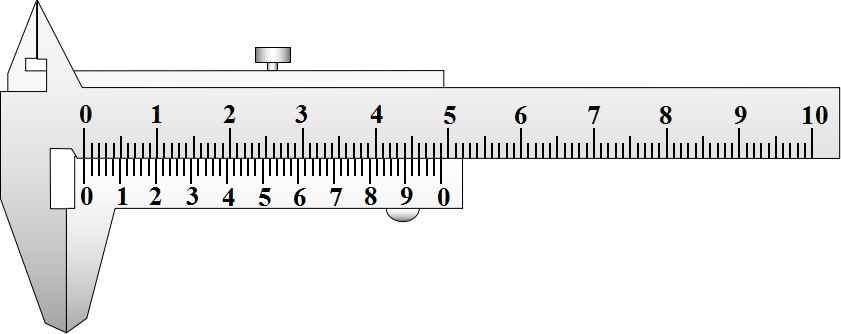

主尺的最小分度是1 mm,游标尺上有50个小的等分刻度它们的总长等于49 mm,因此游标尺的每一分度与主尺的最小分度相差0.02 mm。

游标卡尺的使用方法

将量爪并拢,查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量:如没有对齐则要记取零误差:游标的零刻度线在尺身零刻度线右侧的叫正零误差,在尺身零刻度线左侧的叫负零误差(这种规定方法与数轴的规定一致,原点以右为正,原点以左为负)。

测量时,右手拿住尺身,大拇指移动游标,左手拿待测外径(或内径)的物体,使待测物位于外测量爪之间,当与量爪紧紧相贴时,即可读数,如下图所示:

游标卡尺的应用

游标卡尺作为一种常用量具,其可具体应用在以下这四个方面:

1)测量工件宽度

2)测量工件外径

3)测量工件内径

4)测量工件深度

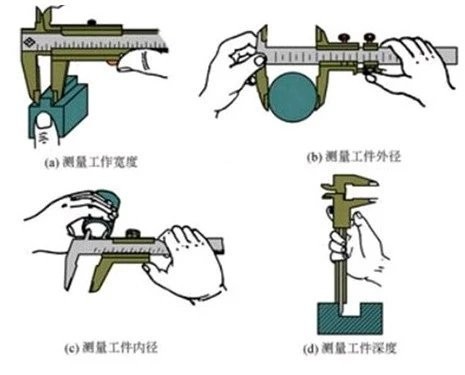

具体的这四个方面的测量方法请看下图:
