案例分享|中图仪器轮廓测量仪解决客户棘手难题

国际金属加工网 2017年08月25日

在4月份 CIMT2017北京国际机床展上,几位神秘观众来到我公司展台前拿出一份图纸,面带焦虑的询问道:“我们工件的这个沟槽凸台非常重要,之前咨询过国内外一些仪器厂家得到的答复是不能测量或者需要破坏式测量。为此公司的领导已经下了军令状,一定要找到好的解决方案,请问你们公司的仪器能否测量?”

图 1工件图纸

我公司技术人员接过图纸一看:图纸上的沟槽较狭小,一侧是盲边且角度小,用传统仪器测量是有很大的难度。技术人员经过分析评估后,告知客户我们的轮廓测量仪可以测量,但需要定制测针,随后向客户讲解我司轮廓测量仪的工作原理、测量过程及相关技术参数,客户听后十分认可我们的方案,并且商定将工件邮寄至我公司测量。

图 2工件实物

技术人员收到客户的工件后,先是对其特征进行分析,模拟测针在测量工件沟槽内的着力点和面时,测针需满足哪些要求与突破哪些限制,然后设计制作测针,我公司拥有完全自主的设计和加工制造能力,很快定制的测针及连接装置就制作完成,经过品质检测符合设计要求。

图 3 扫描过程模拟

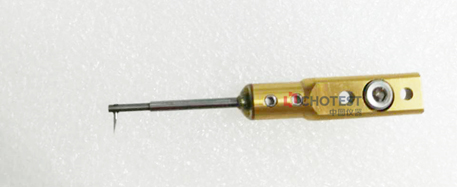

图 4定制的测针

紧接着就是实物测量过程,把定制的测针安装到SJ5760轮廓测量仪上,并对测针进行相关参数调试后,实物测量就正式开启,随着测针在工件的沟槽内有条不紊地行进扫描,检定软件将测针扫描的相关数据绘制在计算机屏幕中,形成一幅精美的二维效果分析图。

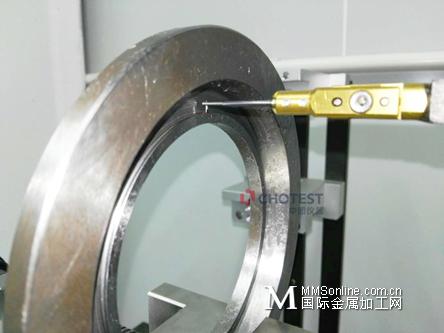

图 5测量过程

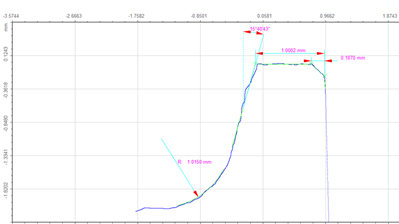

图 6测量结果

将工件测量结果提供给客户后,客户惊讶的同时感慨道:“没想到是国内的厂家替我们解决了棘手难题,中图仪器快速响应客户需求的能力让我们对国产测量仪器设备厂家刮目相看。”

附:SJ5760轮廓测量仪技术参数

1.X轴

1) 测量范围:0~200mm;

2) 示值误差:±(1.2+2L/100)μm,其中L为水平测量长度,单位:mm;

3) 分辨率:0.01μm;

4) 直线度:2μm/200mm

5) 测量速度:0.1~5mm/s;

6) 移动速度:0~80mm/s;

2.Z轴

1) 测量范围:0~450mm;

2) 移动速度:0~30mm/s;

3.Z0轴

1) 测量范围:±25mm;

2) 示值误差:±(2+|2H|/40)μm,其中H为垂直测量高度,单位:mm;

3) 分辨率:0.01μm;

4.测量力:10~150mN;

5.爬坡能力:上坡77º,下坡83º;

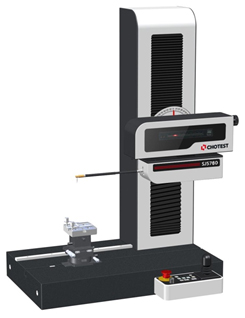

图7 SJ5760轮廓测量仪


(中图仪器)
