使用VME 10大型立式转塔钻铣床加工大型铸铁工件

为Siempelkamp公司切削直径长达16m重达400t的大型铸铁工件,Schiess公司规划并建设了一个标准的大型工件加工中心,这是中欧近30年来所建的最大型的切削加工中心.

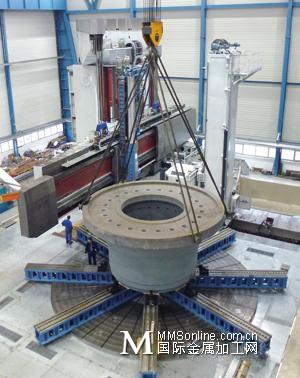

VME 10型立式转塔钻铣床采用开放、宽敞的结构设置方案,即使是加工重型工件,也同样能够实现加工精度和加工成本的最佳化

为Siempelkamp公司切削直径长达16m重达400t的大型铸铁工件,Schiess公司规划并建设了一个标准的大型工件加工中心,这是中欧近30年来所建的最大型的切削加工中心。此外,该中心也是目前世界上唯一的每周6天工作制、实行三班轮流使用转塔钻铣床进行作业且工作量100%饱满的大型加工中心。

VME 10型立式转塔钻铣床采用单基座结构形式,其磨盘式结构底座、磨盘池和磨盘碗由岩石和水泥制成。磨盘池和磨盘碗用于收集存放切削加工产生的废料。为了便于加工重达400t的结构件,该加工中心使用10m平面卡盘,此外,需要时可采用星形拉紧装置将该平面卡盘的加工直径延伸至16m。VME 10型立式转塔钻铣床采用开放式结构设置方案,即使是加工重型工件,也同样能够实现加工精度和加工成本的最佳化。VME 10型立式转塔钻铣床的所有轴,从平面卡盘、盘式结构底座、悬臂梁、立柱的轴以及在立柱里职能化设置的轴,均具有数控机床的功能。加工中心的铣削加工功率为100kW。立柱可作为Z轴垂直驶出4m。由于立柱为圆形结构,因此驶出后可自行向前挤紧加工工件的孔口。
