FARO Focus 3D激光扫描仪在山东矿山应用案例

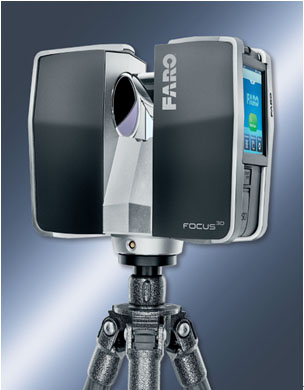

产品介绍

FARO三维激光扫描仪是一款国际领先的三维空间数字化采集设备,能快速准确的获取详细的三维数据,及彩色纹理信息。广泛应用于数字化工厂、矿山、景区等的建设。在数字化矿山建设领域,快速获取的三维数据能建立矿区三维模型,提高了可视化效果,为矿山开采验收、变形分析、超欠挖分析提供准确有效的数据,结合矿业软件Dimine,可有效的应用于矿山测绘、水文、地质、采矿等多个部门,提高矿山安全生产的综合效益。



Foucs 3D 技术特点

扫描速度高达976,N000点/秒

最高分辨率: 在10米处点间距0.9mm

视角范围:水平 360°,垂直 300°

最大扫描距离:153.49m

精度:25m处精度是±2 mm

内置相机,可实现零视差自动颜色叠加

扫描仪控制:通过本地网卡或无线网络

独立电源系统: 5小时电池供电

集成设计理念: 5 kg

案例展示

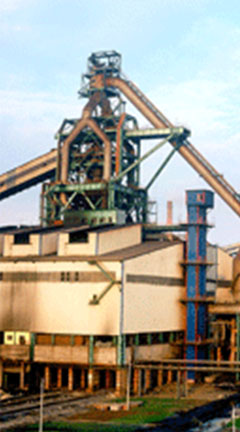

该矿山重视发展各项先进技术,自主创新,在铁矿石采选等多方面具备了全国一流水平。公司近年来先后引进Dimine数字化矿山软件和FARO三维激光扫描仪,在建设数字化矿山方面走在了前列。

采场验收:

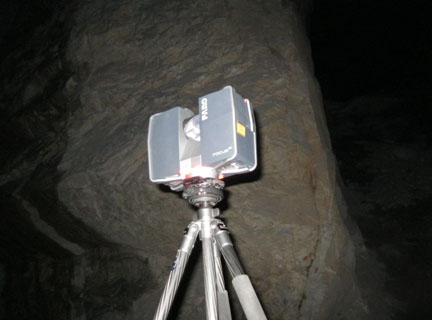

高效采集

数据准确

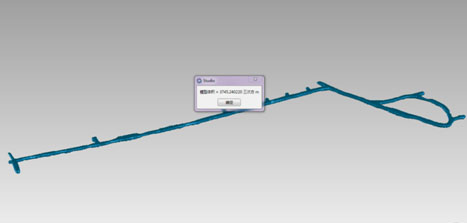

三维浏览

成果丰富

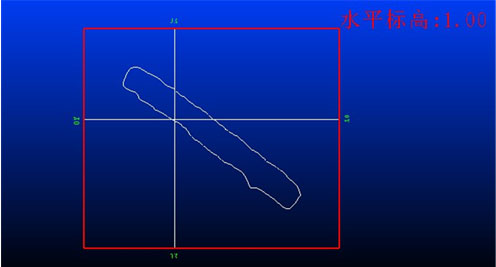

标高图制作

生成标高断面图,方便导入CAD中。高精度测量数据,符合要求矿山测绘要求。

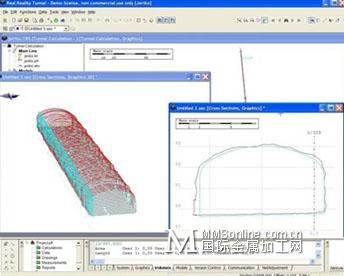

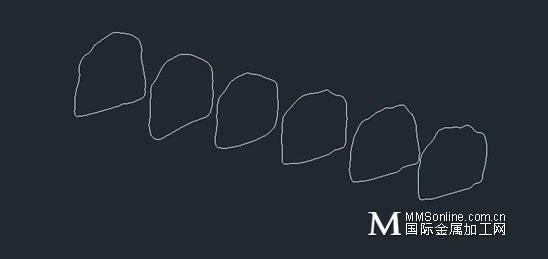

截面图制作

快速生成任意方向断面,为采矿设计提供完善的测量数据。保留的原始数据既可存档,也可以用作矿区变迁分析。

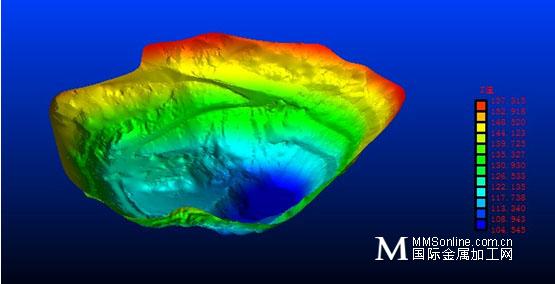

截面图制作

露天矿底部扫描,生成小型露天矿的三维模型,精确计算采挖方量,提高月度、季度、年度的验收效率。

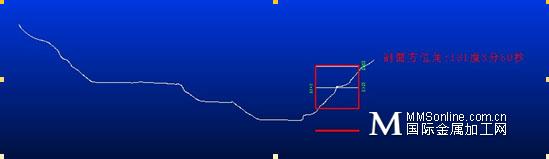

断面图制作

断面图制作,利于分析矿山边坡稳定性,为治理安全隐患提供详实的数据分析。

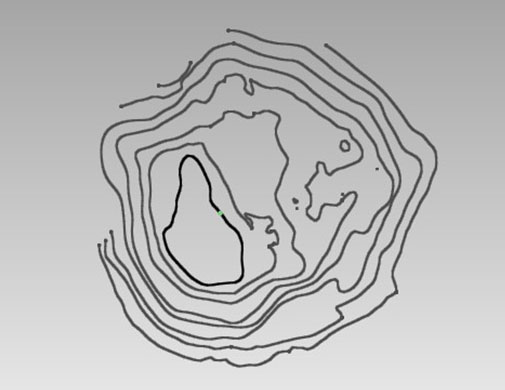

地形图制作

等高线可快速生成,用于工程使用,如放样,设计等。

详实的矿区三维模型,结合地质、水文、采矿等数据,可用于开采方量计算、开采设计、回填方案制定、稳定性分析等矿山安全生产的多个方面。先进的法如三维激光扫描仪可在短期内完成大量的数据采集工作,结合强大的矿山后处理方案, 是建设三维数字化矿山的必备工具。
