自动上下料机器人的安装方式

机器人应用机床自动化的安装方式有三种:“地装式机器人搬运”(岛式加工单元)、“地装行走轴机器人搬运”(机床成直线布置)、“天吊行走轴机器人搬运”(机床成直线布置)。均可以通过长时间连续无人运转实现了制造成本的削减,以实现通过机器人化实现了质量的稳定。

一、地装式机器人搬运系统

多数机床上下料系统运用于“地装式机器人搬运”,也称“岛式加工单元”,该系统以六轴机器人为中心岛,机床在其周围作环状布置,进行设备件的工件转送。集高效生产、稳定运行、节约空间等优势于一体,适合于狭窄空间场合的作业,高刚性的手臂和最先进的伺服技术保证高速作业时运动平稳无振动。利用视觉可实现工件的快速识别与高速取放。

二、机器人的行走轴搬运系统

机器人配置了7轴地装导轨,利用行走导轨来进行工件的转送,运行速度快,有效负载大,有效地扩大了机器人的动作范围,使得该系统具有高效的扩展性。

其中FANUC Robot Rail 是一款可应用于多种场合的机器人行走轴单元。具备多种优势:一是可根据实际使用的需要,对有效行程进行调整(定制);二是运动由机器人直接控制,不需要增 加控制系统;三是其防护性能好,可适用于点焊、涂胶、搬运等行业;四是使用FANUC 伺服马达控制,通过精密减速机、齿轮、齿条进行传动,重复精度高。五是结构简单,易于维护。

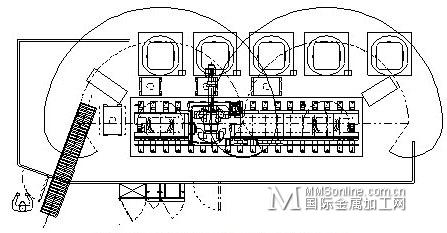

“地装行走轴机器人搬运系统”示意图

三、天吊行走轴机器人搬运系统

天吊行走轴机器人搬运系统,也称“Top mount系统”,具有普通机器人同样的机械和控制系统,和地装机器人拥有同样实现复杂动作的可能。区别于地装式,其行走轴在机床上方,拥有节约地面空间的优点,且可以轻松适应机床在导轨两侧布置的方案,缩短导轨的长度。和专机相比,不需要非常高的车间空间,方便行车的安装和运行。可以实现单手抓取2个工件的功能,节约生产时间。

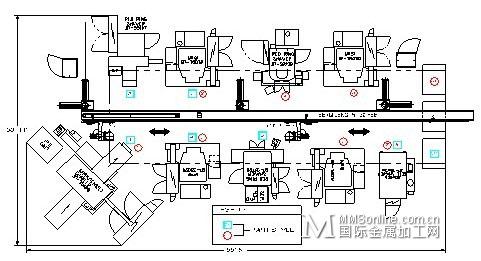

“天吊行走轴机器人搬运系统”示意图

马丁路德的机器人集成设计,会根据客户厂房车间的条件、工件工艺的安排、机床设备和机器人的布局,灵活使用,可以在一个加工单元内选用一种安装方法,也可以把几种方法混合使用。
