日本NT新开发的细身型液压刀柄PHCS

  【编者按】最近日本NT公司开发了新的细身型液压刀柄PHCS,可以方便地在易干涉复杂零件的深部,用立铣刀、铰刀、钻头等加工,可以在五轴机床上用球头立铣刀等加工深部的曲面斜面等,引起业界人士关注欢迎。


  刀柄夹持刀具的方式通常有;最常用的弹簧套筒式,结构简单精度较高平衡性好的热装式,夹持力大的侧固式,强力锥面滚针压紧式,精度非常高的振摆可调式等等。但各方面性能都较好,并且操作非常方便的液压式一直受到客户的欢迎。

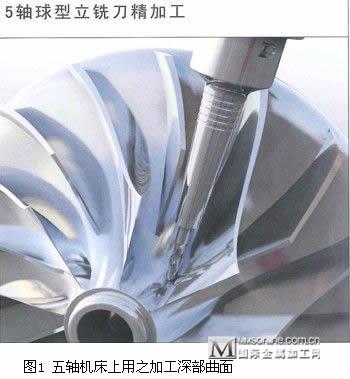

  以前在狭窄的零部件结构中,加工较深的部位,只好直接用长的钻头,立铣刀,铰刀等去加工,这类刀具,不但价格昂贵,而且刚性差,易于损伤。为此常推荐使用圆锥形细身的热装式刀柄,它的细身圆锥刀柄悬伸长度很长,故只需装上短的刀具即可。热装式刀柄夹持工件时,须先加热刀柄,需要有专门的加热装置,安装费时费事。且刚性和加工表面质量方面还是有所不足。最近日本NT公司开发了新的细身型液压刀柄PHCS,可以方便地在易干涉复杂零件的深部,用立铣刀、铰刀、钻头等加工,可以在五轴机床上用球头立铣刀等加工深部的曲面斜面等,引起业界人士关注欢迎。

  分析其特点有以下几方面:

  一、缩紧刀具的操作非常简单——液压刀柄夹紧刀具是利用巴斯噶原理,密闭容器中充满液体,体积变化和压强变化成正比。只要用六角扳手转动夹紧螺钉,使液腔体积减少,腔内压力增加,使液腔内壁向中心膨胀而锁紧刀具(图2)(图3)。无论是谁都能简单地用内六角螺钉扳手操作夹紧。热装式刀柄则必需有加热装置,加热冷却耗费时间,不慎还可能灼伤。

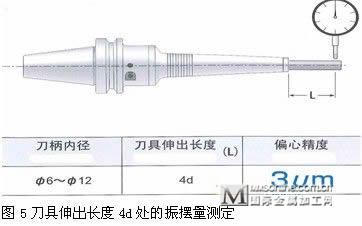

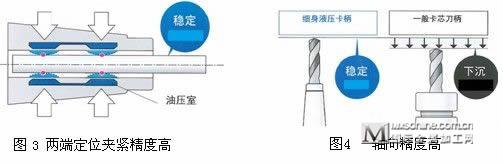

  二、夹持精度高——PHCS型不是通过一处,而是通过均匀分布的两端支持夹紧,故夹持稳定夹持精度高,可达3μm(图3)(图4).和热装刀柄一样,都是靠夹持部分内壁向里收缩夹紧,没有像弹性套筒那样,一面收缩一面会向里运动,而致使刀具轴向位置变化,影响其轴向精度(图3)一般可能达到0.1左右。

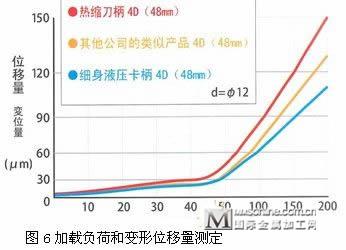

  三、刚性较热装式高----如图4例,两类刀柄同时夹持d=Φ12的刀具,在悬伸4d=48毫米处,逐步加载 ,测得曲线,可见细身液压刀柄的变形位移量最小,刚性较高。这是因为它不像热装式,有可能做得较粗。

  四、抗振性能加工表面质量比热装式高,也是各种常用夹持方法中最好的。因为它的夹紧刀具是通过液体介质。夹持刀具的套筒由整体高压油支持(图6),PHCS均布的油腔油液吸收了加工中的振动能量,使振动较快地衰减下来,从而产生防振效果。图6左部为两种夹紧方式振动衰减曲线的比较。图7为二者加工表面质量的比较。

  五、精度能长期保持,使用寿命长还在于进行了特殊的防锈处理,此刀柄和机床主轴孔的连接有7/24的BT型(包括中空两面定位式的),HSK型等。由于表面的特殊镀层,减少了其间配合表面可能发生的粘结,有效防止了主轴的损伤,防止了刀具寿命缩短和加工精度的恶化。水溶性切削液也可以放心使用。
