Walter AG:液压膨胀技术现在也可用于粗铣

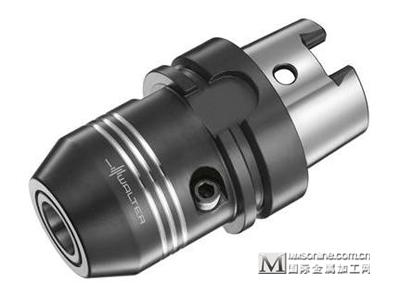

  【编者按】以前,液压膨胀夹紧原理主要用于孔加工,而在进行铣加工时,最多也就是将其用于精加工。现在,瓦尔特向市场推出 AK 182 液压刀柄,由于同轴精度和减震性高,也适用于粗加工。


直径 20 mm 的液压刀柄可传输高达 900 Nm 的扭矩,同轴精度和转换重复精度始终小于 3 μ (在 2.5x Dc 悬伸长度下测得),并且减震作用确保实现高切削速度和每齿进给量。该液压刀柄主要适于组合瓦尔特-普瑞特 (Walter Prototyp) 整体硬质合金铣刀进行粗加工以及螺纹铣削。而使用瓦尔特-蒂泰克斯 (Walter Titex) 刀具钻孔和铰孔时,AK 182 液压刀柄是实现优质加工效果的最好的夹紧装置。

该液压刀柄可用于常见的 SK40/50、BT40/50 和 HSK63/100 机床接口,提供直径 12 mm、20 mm 和 30 mm 三种规格。3 mm 到 25 mm 之间的小直径刀具可以通过缩径套来夹紧。对于刀具柄部没有任何限制,所有圆柱柄刀具以及 DIN 1835 B 型、E 型和 DIN 6535 HB 型、HE 型柄部刀具均可夹紧,而没有损坏液压刀柄的危险。无意中空夹紧也不会磨损液压刀柄。

缩径套分为密封型和外部冷却型两种。这样,既能使用带内冷的刀具,也可使用不带内冷的刀具。密封型缩径套和液压刀柄一样,设计压力达到 80 bar。该产品特别适合于带内冷的刀具,这些刀具通常用于钻孔,但现在也越来越多地用于铣削或铰孔。而对于外部冷却型缩颈套,通过槽缝向前输送冷却液,然后通过精巧的形状沿着刀柄流入排屑槽,并到达刀刃。由于使用这种方式可以最好地将冷却液引导至刀刃,因此该解决方案特别适用于不带内冷孔的铣刀。 刀具可以在纵向上精确调整,然后用一块可调挡块顶住。因此,该液压刀柄可以满足各种不同刀具直径的需要。与每个直径都需要一个单独刀柄的热胀刀柄相比,使用更换套和缩径套系统更能节省成本。

瓦尔特的这款新型液压刀柄能够满足对强劲而精确的现代化刀柄所提出的所有要求。其在结构设计上具有减震的特点,可明显降低铣削时由于振动而发生刀具松脱的危险。此外,这也有利于延长刀具的使用寿命。与同类液压刀柄或弹簧套刀柄竞争产品相比,扭矩传输能力明显更高。这样,刀具就不会从液压刀柄中拔出,因此也可以用于粗加工。除了粗铣和精铣,AK 182 液压刀柄同样适用于钻孔、铰孔和螺纹加工。该液压刀柄主要适于组合瓦尔特-普瑞特 (Walter Prototyp) 整体硬质合金铣刀进行粗加工以及螺纹铣削。实验室测试结果表明,这是市场上最好的液压刀柄之一。
