温泽新一代工业断层扫描CT在汽车汽油发动机供油管路焊接塑料件上的应用

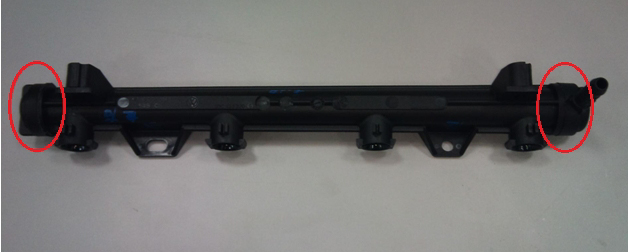

零件: Plastic part for car engine gasoline injection with welding connections /汽车汽油发动机供油管路焊接塑料件
材料: Glass fiber reinforced plastic / 玻纤强化塑料
高度: 300mm
直径: 40mm
检测要求: Joint technology inspection /接合技术测试
检测目标: Find out the best method for welding two plastic parts /工艺定型，确定四种焊接工艺当中最适合的一种。
塑料长管为零件主体，两端的帽子与主体为同种材料，通过焊接与长管连接。客户设计了四种焊接工艺，需要确定四种工艺的实际效果，分析每种工艺所产生的缺陷，并确定一种用于后续的量产。

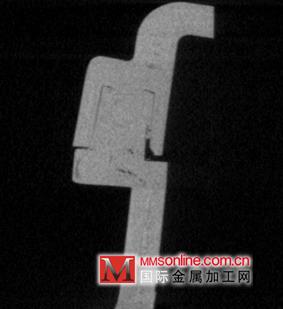

Region of Interest (ROI) / 检查部位
红色区域：摩擦焊接面
蓝色区域：溶胶扩散区

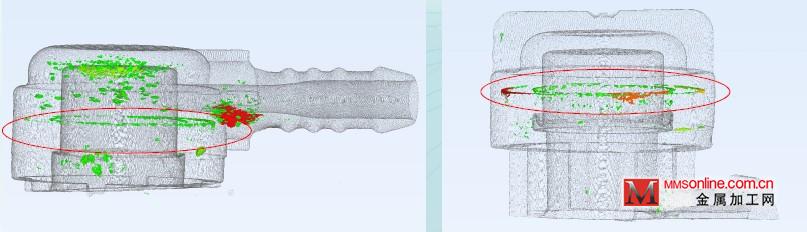

重点观察摩擦焊接面与溶胶扩散区有无气孔，气孔大小及其分布
焊接工艺
摩擦焊接区内气孔较少，但溶胶扩散区内有较多气孔
