API激光跟踪仪带来水泥工厂建设领域的革新

引言:

  现在有了它(API激光跟踪仪),我们的测量工作变得更加轻松了,因为你不用去移动测量设备的位置,而只是将其至于电机内的中间位置,其640°的角度覆盖范围和超远的测量距离足以应对任何大型零部的测量工作。更重要的是,它使我们的测量工作变得简便、易于操作的同时大幅提升了测量精度。



  PSP工程公司是捷克共和国设备最精良、规模最大的水泥、石灰加工设备生产制造企业。他们向客户提供这一行业的一整套解决方案,包括水泥厂、石灰厂、粉碎与研磨厂的设计以及相关设备的提供。其主要产品是应用在如上各行业中的回转窑、球磨机、破碎机等大型设备。此外,PSP工程公司也可按照客户要求提供个性化订制服务。PSP工程公司在这一领域拥有超过50年的宝贵经验,该公司产品与服务的高标准使得其在欧洲地区乃至世界范围内口碑极佳。PSP工程公司应用API-T3激光跟踪仪对其生产的大型工件的结构、形态进行测量

  用激光跟踪仪测量大型工件

  激光跟踪仪在PSP工程公司的应用还要追溯到2008年。当欧盟提高了水泥、石灰与矿石粉碎研磨等生产领域的安全标准后,来自欧洲的用户纷纷提高了对其所需设备的制造以及安装上的精度要求。此时,PSP工程公司所一直应用于生产中的全站仪及其他测量仪器已经达不到要求,他们需要寻找一种精度更高的测量仪器,以满足客户严格的公差测量要求。由此,PSP工程公司选择了API公司的T3型激光跟踪仪来代替其之前所使用的测量仪器。令PSP工程公司的工程师们感到欣喜的是,API激光跟踪仪的加入,并不只是将原有的技术进行升级,而更是一场测量技术与测量理念的更新换代。API激光跟踪仪为PSP工程公司轻松解决了以往难以应对的测量难题并大幅提高了生产效率,并使PSP工程公司为客户加工的个性化产品应用到了更高端的领域。

  操作简便、便携测量

  可以说PSP工程公司开创了在水泥及石灰加工设备生产企业应用激光跟踪仪的先河。当PSP公司为提高测量精度的解决方案找到API欧洲分公司时,API的工程师向PSP的决策者们介绍了激光跟踪仪这一革命性的测量工具,再PSP公司的决策者们了解了激光跟踪仪在航空航天制造铁路车辆制造风力发电机制造等领域对大型零部件进行精密测量的应用后,他们意识到激光跟踪仪同样可以适用于他们所涉及的领域。

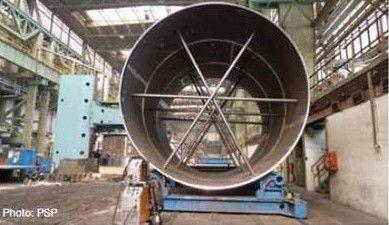

图为:滚筒式磨机大型组装部件

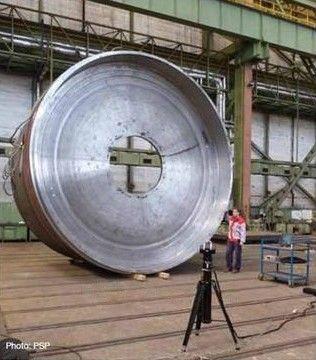

  图为:PSP公司工程师在安装现场使用API激光跟踪仪测量滚筒式磨机的大型部件

  以PSP公司的代表性产品滚筒式磨机为例,该磨机的主要部分由巨型的筒式部件构成。这些筒式的零部件需要被分别运送到组装地,然后在组装地进行即时的测量,以便协助磨机的最终的定位、组装。

  这就使得这项工程对测量设备便携性的要求极高。测量是在组装现场进行的,这就要求测量设备具有极好的便携性和操作简便性,而且通常来讲这些零部件的直径都达到了5.5米到10.5米,需要在如此大的范围内保证测量精度。此外,由于是现场测量,那么对于测量仪器的稳定性也是一个不小的考验。

  对于PSP工程公司来说,他们无异于找到了完美的解决方案。API激光跟踪仪是世界上最小、最轻便的激光跟踪仪,其主机重量仅为8.5千克,就算加上控制箱,也才不到12千克,可以轻松的放进便携箱,成为随机行李并跟随工程师到达测量现场完成测量任务。测量范围上,API激光跟踪仪可以达到最大200米直径的超大测量范围轻松满足了PSP公司零部件5.5米到10.5米的直径参数,而且最佳5微米的测量精度也使得PSP的工程师们对API激光跟踪仪宠爱有加。

  用跟踪仪测量大型选矿用电机定子结构

  PSP工程公司为一些矿产加工企业生产超大型选矿用电机。这些电机都是客户下的个性化订单,其最大的直径尺寸达到了15米。制造完成后,电机的定子结构会被分为四个部分分别被运送到组装现场,而这些未组装的定子结构部件每一件的重量都超过100吨。

图为:PSP工程师对大型选矿用电机的定子部件进行测量安装

  “它(API激光跟踪仪)给我们的测量带来了极大的方便。过去我们曾用千分表配合测量臂来完成这一生产工序中的测量工作,但是测量臂的测量范围有限,需要进行多次蛙跳,从而难以保证测量精度的稳定性”PSP公司的质量工程师Janicek先生说道,“现在有了它(API激光跟踪仪),我们的测量工作变得更加轻松了,因为你不用去移动测量设备的位置,而只是将其至于电机内的中间位置,其640°的角度覆盖范围和超远的测量距离足以应对任何大型零部件的测量工作。更重要的是,它使我们的测量工作变得简便、易于操作的同时大幅提升了测量精度。可以说,这真的是一场全新的测量理念。”

  在技术革新以后,PSP工程公司接到了更多的来自该领域的订单。就在2010年,PSP公司接到了一单在越南建造一整套大型水泥及石灰加工工厂的订单。而PSP工程公司与API公司的合作,现在也不仅仅停留在激光跟踪仪这一种测量仪器上,而是更加全面的完全测量解决方案层面上的探讨与合作。

关于API:

  美国自动精密工程公司(API公司)是刘锦潮博士在自主专利技术的基础上,于1987年创建的,总部位于美国马里兰州的洛克威尔城。API公司自成立以来,始终致力于机械制造领域精密测量仪器和高性能传感器的研发和生产,产品已广泛应用于美国及世界各国的先进制造领域,并在坐标测量机床性能测试的高精度标准方面处于领先地位。API公司拥有一支经验丰富、能力卓著的工程师队伍,不断开发出先进的创新性产品,以满足快速发展的工业技术的需要。在美国联邦政府、企业及科学研究的诸多项目中,API公司都是积极参与者和关键技术伙伴。迄今为止所取得的成就使其在国际精密测量领域享有很高的声誉
