易福门电子:在风力发电行业的应用及解决方案

  易福门电子有限公司,来自德国,是全球工业自动化传感器以及控制系统的领先制造商,产品遍布全球,享有盛誉。易福门的生产基地在德国及美国,在全球40多个国家有贸易伙伴。易福门中国总部设于上海,物流中心设于上海金桥。在北京,无锡及广州都设有办事处,以下地图中的区域都设有销售点。

  贴近客户是易福门成功的原因之一,今天易福门在全球70多个国家和地区拥有销售机构。为客户提供全面的咨询和支持是我们的核心任务。

易福门中国销售点





风力发电应用方案



  风力发电设备多设在气候相对恶劣的地区,工作条件差,维护困难。因此风电机组对传感器可靠性的要求极高,尤其是对抗冲击和震动、抗高频电磁干扰及抗温度变化等能力的要求要远高于通用传感器的性能。此外,海上风力发电站的机组还要求传感器具有良好的防海水腐蚀性能。

  多年以来,易福门电子已经在港口机械、移动车辆和工程机械这类工作条件恶劣的领域内拥有了广泛的应用,积累了丰富的经验。具备制造用于极限条件下传感器的能力。此类传感器的温度范围广,可以达到-40°C~85°C,防护等级高(IP67/IP69K)。特殊环境,如盐雾、温度/湿度循环和温度极速变化都不会影响到传感器功能。此外坚固的不锈钢外壳可以确保产品具有较高抗震和防冲击能力。因此,易福门电子凭借其产品超强的可靠性和耐久性在风DC电行业发展之初就涉足于该市场并与行业内众多国际知名设备制造商保持良好的合作,为其提供传感器以及控制系统的全面解决方案。

转速监控

  1. 电感式传感器检测发电机的转速为避免电压过高,必须限制电机的运转速度。可以采用IFM和IGM系列的电感式传感器对速度进行检测而保证设备安全性。

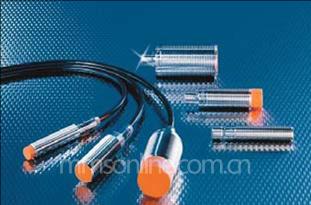

  IFM & IGM 电感式传感器:

● 极高的抗电磁干扰能力(抗闪电雷击性能)

● 温度范围: -40℃ 到 +85℃

● 防护等级:IP 67 / IP 69K

● 抗振标准:EN 60068-2-6 Fc

● 抗冲击标准:EN 60068-2-29 Eb

  2. 转速监控装置监控变浆电机转速

  在风力发电设备中监控变浆电机超速是非常重要的。通过使用易福门电子的DD系列转速监控装置可以良好的长期监控转速,保证风速过高的情况下及时减速。





  DD20xx 转速监控装置:

● 连接电感式传感器

● 设定范围 1...60000(0.1...1000 Hz)

● DIN 轨道安装

● 2个继电器,2个晶体管输出

● 模拟输出(0...20mA,4...20mA)

● 可编程

  3. 增量型编码器监测变浆电机转速

  RUxxxx 编码器:

● 抗振至30g

● 防护等级:IP67

● TTL 或 HTL 输出

  如果变浆电机速度超过了最高速度,RU系列的增量型编码器能够实时检测到,并及时关掉转动的浆叶。

位置监控





  1. 风轮浆叶的位置调整



  G I系列安全传感器:

● 比如GI701S

● 适合用于监测操作员及设备的安全

● 对移动状态的机械部件位置有效实施监测

● 传感器可与安全PLC,总线系统和逻辑模块连接

● IEC 62061和SILcI2认证DC

  为避免控制浆距的液压系统受损,采用易福门安全传感器监测风轮浆叶的最大位置。这种传感器具有自我监测和抗干扰的能力。由于运用了窗口技术,无需再使用磁铁或机械部件作目标物,因而确保了这类传感器的简易操作。

  2. 转动叶片位置监控





  I GM 电感式传感器:

● 比如IGM204

● 极高的抗电磁干扰能力(抗闪电雷击性能)

● 温度范围: -40℃ 到 +85℃

● 高防护等级:IP 67 / IP 69K

● 抗振标准:EN 60068-2-6 Fc

● 抗冲击标准:EN 60068-2-29 Eb]

  3. 机舱偏航(方位角)的控制





  I G W & IGM 电感式传感器:

● 高抗干扰能力

● 增长的感应距离

● 镀金结点

● 完备的安装附件

  4. 风电塔筒摇摆检测





  VSA+VSE分体式振动诊断分析系统:

● 可以直接检测振动的变化

● 一套评估系统可接4个振动传感器探头

● 通过机舱内的诊断单元进行分析

流体状态监控


  1. 液压系统的压力监控

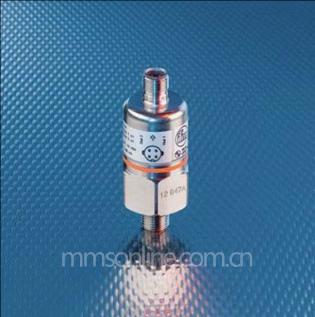

  P N xxxx 压力传感器:

● 比如 PN2: 开关量输出和模拟量输出可选

● 大于1亿次无漂移压力开关动作

● 数码显示设定值和测量值

● 其它适用的同类型产品:PK, PP, PA系列

  2. 液压油的温度监控





  T R 系列温度传感器:

● 各种长度的探棒可选,能够达到不同插入深度

● 模拟量输出和开关量输出

● 迟滞功能和窗口功能可设定

● 坚固耐用,抗冲击和振动

  3. 储压器的压力监控





  PP75系列压力传感器:

● 坚固耐用

● 杰出的抗电磁干扰能力

● 抗冲击至1000g

● 重复精度 [%] < ± 0.1

● 2个开关量输出

● 其它适用的同类型产品:PK, PA, PN系列

  4. 流量开关监控冷却回路





  S I 5系列流量传感器:

● 采用量热原理

● LED显示

● 常开、常闭可编程或模拟量信号输出

● 极快的反应速度

● 防护等级:IP 67

● 不锈钢外壳极好的抗震和防冲击性能

  5.润滑系统和冷却回路的压力监控

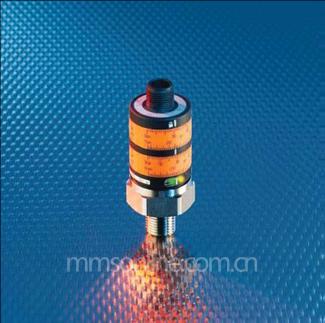

  PK75 或 PK65系列压力传感器:

● 一组开关输出或两个独立的开关输出

● 输出状态能够清晰的显示

● 设定简单便捷

● 极高的耐爆破压力能力保证了工作安全

  6.润滑剂和冷却液的温度监控





  T K 61和TK71系列温度传感器:

● 设定简单便捷

● 极短的响应时间:T05 = 1 秒 和T09 = 3 秒

● 机械锁可以防止人为误操作

● 可任意设定开关点(-25 ℃到140℃之间)

基于振动分析的实时状态监控系统

  1.24V 直流电源





  D N 系列电源:

● 符合电磁兼容性标准中的最高要求

● 电压输入范围:单相90...260V和三相340...576V

● 所有产品带短路保护、过载保护和断路保护

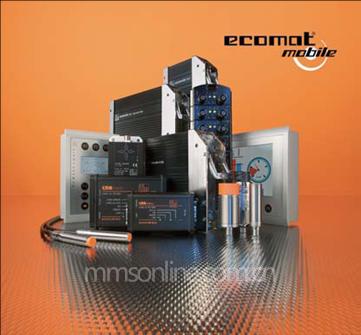

适用于极端恶劣工作条件的高可靠性CAN 控制系统





  控制系统

●模拟量及开关量输出的I/O模块带诊断功能

● 温度范围-40oC 至 +85oC(根据负载状况)防护等级 IP67

● 符合CANopen和SAEJ1939协议的4个CAN接口基于CoDeSys 2.3和IEC61131-3的自由编程

● 特殊环境试验,如盐水喷雾试验,对在海面的设备尤为重要;

● 环境的温度/湿度快速循环和变化都不会影响设备功能及稳定性;

● 坚固的外壳确保具有很强的抗震防冲击能力,对应震动较大的设备尤为适用
