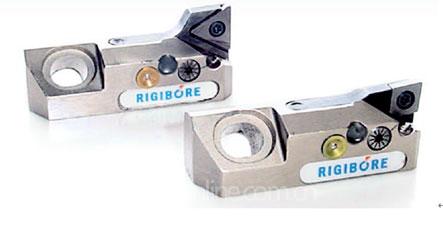

Rigibore UFP刀夹——超高精度的刀夹(u级调整刀夹)

特点
直径上5um的高精度调整
零间隙
更高的精度,合理的性能价格比
操作简单便捷
更大的镗孔范围 无与伦比的可靠性,耐用度

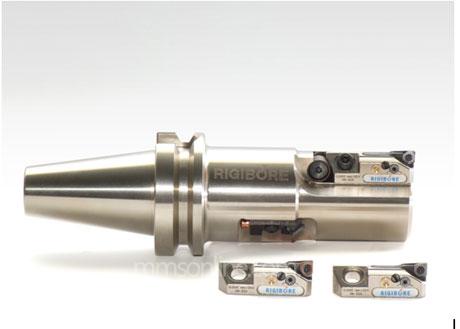

Rigibore最新的UFP刀夹系列
提供了更高精度的解决方案
UFP刀夹的零间隙,直径上的调整范围为0.6mm, 每格调整为5um
轴向位置调整用于长度公差,而径向调整不影响长度设置
更经济
非标刀具很容易调整到特别高的精度
杰出的长期投资
能够更恒定的长时间保持公差,意味着显著地提高生产率

零件及附件


1.锁紧螺钉             WS360
2.锁紧螺钉的六方扳手   R58
 3.轴向调整螺钉         WS359
4.轴向楔块             WP311
5.刀片螺钉             RS2560 (RS2055用于WC‥刀片)
6.Torx扳手             R37 (R27用于WC‥刀片)
7.润滑油孔            (UFPG_∞用于油脂枪)
 8.六方扳手             (用于轴向调整螺钉) R48

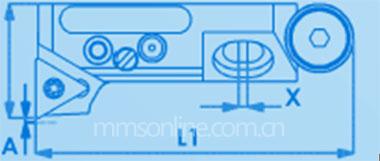

规格及描述


零件号

镗孔直径(最小)

F

A

L1

对应刀片

角度



毫米 英寸

毫米 英寸

毫米 英寸

毫米 英寸





UFP-0390

28   1.1

16   .630

0.3   .012

55.5  2.185

WCG×030204

90°右手

UFP-0690

28   1.1

16   .630

0.3   .012

55.5  2.185

CC or CP..0602..

90°右手

UFP-0690LH

28   1.1

16   .630

0.3   .012

55.5  2.185

CC or CP..0602..

90°左手

UFP-0690BB

36   1.417

20   .787

0.3   .012

46.0  1.811

CC or CP..0602..

90°反镗

UFP-0695

28   1.1

16   .630

0.3   .012

55.5  2.185

CC or CP..0602..

95°右手

UFP-0695LH

28   1.1

16   .630

0.3   .012

55.5  2.185

CC or CP..0602..

95°左手

UFP-07120

36   1.417

20   .787

0.3   .012

58.5  2.303

DC or DP..0702..

120°右手

UFP-07120LH

36   1.417

20   .787

0.3   .012

58.5  2.303

DC or DP..0702..

120°左手

UFP-1190

36   1.417

20   .787

0.3   .012

55.5  2.185

TC or TP..1102..

90°右手

UFP-1190LH

36   1.417

20   .787

0.3   .012

55.5  2.185

TC or TP..1102..

90°左手

UFP-1195

36   1.417

20   .787

0.3   .012

55.5  2.185

TC or TP..1102..

95°右手

UFP1195LH

36   1.417

20   .787

0.3   .012

55.5  2.185

TC or TP..1102..

95°左手

l       轴向调整X=1.0mm

l       直径方向每格为5um,调整范围为0.6mm
