BANNER视觉传感器在检测螺孔内螺纹有无的应用

目 的:应用于金属工件的螺孔中螺纹检测,防止有不合格产品出现时没有被检测到。

要 求:

    1.能够正确的检测到被测工件有无内螺纹。
    2.控制器的检测速度控制在10S之内(一个周期)。
    3.当检测出有不合格产品时,输出报警信号到PLC。

应 用: 该系统要求能识别螺孔中是否有螺纹。如有螺纹,执行OK信号同时产品进入下一工序检测;如果螺孔中没有螺纹或没有开孔,输出报警信号给机械执行机构以剔除此次品。

系统配置:

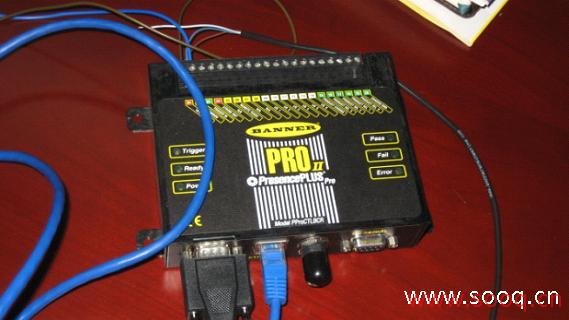

1) 控制器:PROCTLBCR

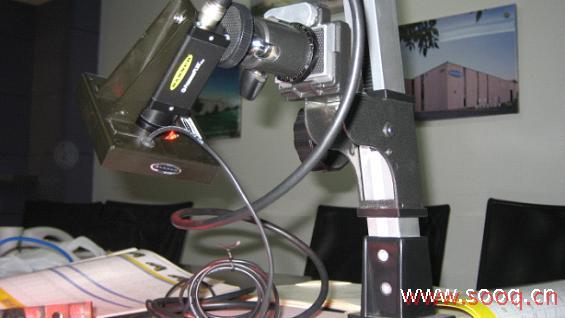

2) PRO相机:PPROCAM(640*480)
3) 镜头:LCF16(16mm带焦距锁定)光源:2个LED环形光源  24V dc 80*80mm LEDRR80*80W 红色  2M连接电缆
4) 夹具一个
5) 剔除机构一个
系统配置的优点:
1.具有以太网,串口,可以和进行PLC通讯。
2.支持ETHERNET/IP和MODBUS/TCP工业标准网络协议。
3.具有视频输出功能,可以不用电脑显示图像。
4.软件操作简单易懂。可以很快掌握。
5.I/O是可以设定的,方便客户使用。
具体操作步骤:

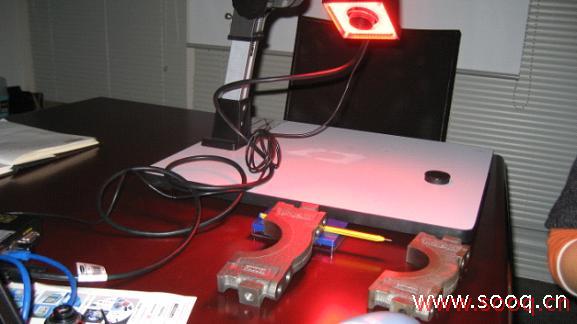

1.搭建系统。

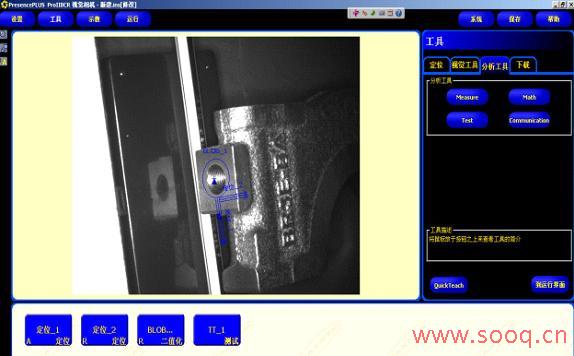

2.捕捉对象,参数设置和图像处理。




3.效果。

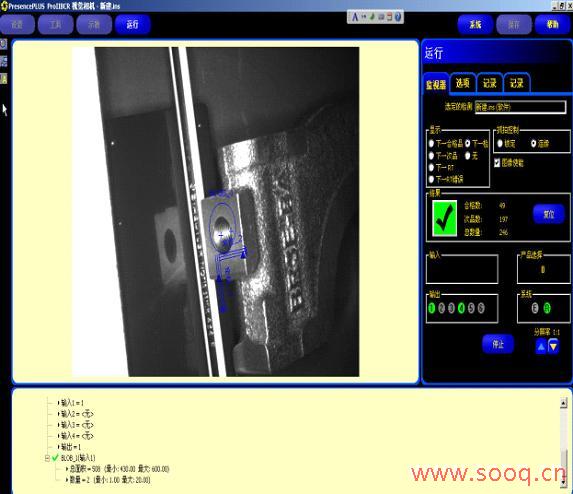

(1)有螺纹孔检测结果




(2)无螺纹孔时检测结果


结 论:
     可以正确的检测螺纹孔,检测不合格产品时可以发出报警信号(PNP/NPN),每个检测周期时间完全能够满足客户要求。
