Get 页间连接符正确使用技巧,将图形线的“连续性”保持到底!

国际金属加工网 2023年05月23日

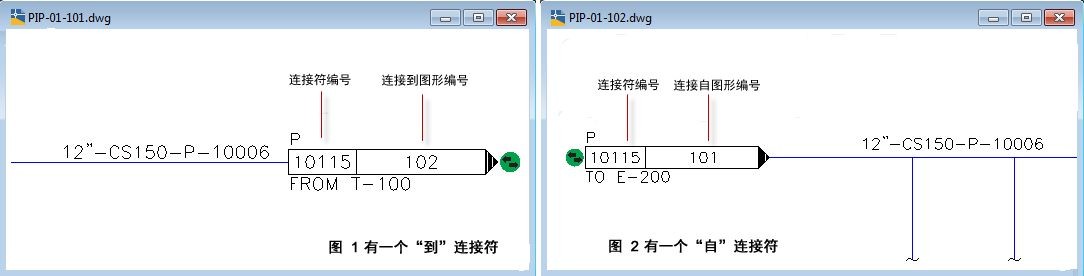

页间连接符可保持跨越图形的线的连续性。它们成对使用:一个位于原始图形中,一个位于连接图形中。离开图形的线需要一个“至”连接符。第二个图形中相同的线需要一个“自”连接符。这两个页间连接符都由相同的符号表示,并具有相同的连接符编号来标识连续性。


您一眼就可以判断该连接符是已断开连接、已连接,还是已连接但具有不匹配的特性。连接符旁边将显示相应的状态图标:


注: 仅附着到草图线的连接符具有状态图标。

请记住下列内容:

  • 如果在连接符上单击鼠标右键,然后单击“特性”,可以输入连接符编号(例如 10115)以及原点或目标(例如 FROM T - 100 和 TO E - 200)。

  • 与连接符编号不同,图形编号是一种图形特性。如果在项目管理器中的图形名称上单击鼠标右键,然后单击“特性”,可以输入 DWG 编号。然后,在进行连接时,相应的“连接至”和“连接自”图形编号将自动显示在连接符内。

  • 您可以将未指定的线 OPC 连接到指定的线 OPC,但不能反向操作。

页间连接符 (OPC):进行 OPC 连接现在更容易、更可靠。


当连接 OPC 时,仅可供连接的线现在会显示在列表中。不具有开口连接或未指定的线将不再显示。

您不再能够连接到未指定的线。这可防止在另一个图形中意外修改线位号。


将页间连接符添加到线段:

1. 在 P&ID 工具选项板“非工程符号”选项卡的“连接符”下,单击“页间连接符”。

2. 在图形的绘图区域中,单击靠近线端点的位置以选择页间连接符的位置。页间连接符捕捉到线端点,并且状态为未连接。微信图片_20230523085554.jpg

使用页间连接符连接两个图形中线段:


1. 在页间连接符上单击鼠标右键。依次单击“页间连接符”“连接”。

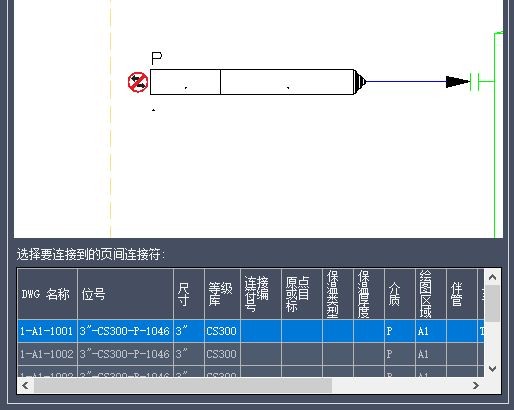

2. 在“创建连接”对话框中,单击包含要继续连接到或连接自的线的图形。

3. 单击包含要连接到的页间连接符的行。单击“确定”。两个图形中的状态图标将更改为已连接。微信图片_20230523085601.jpg

注: 您无法连接到未指定的线。

断开页间连接符:

1. 在已连接的页间连接符上单击鼠标右键。依次单击“页间连接符”“断开连接”。

2. 在显示的对话框中,单击“断开页间连接符之间的连接”。


检查和解决页间连接符不匹配:

1. 在绘图区域中,在具有已连接但不匹配的状态微信图片_20230523085608.jpg的页间连接符上单击鼠标右键。依次单击“页间连接符”“查看连接符”。

2. 在“查看已连接的页间连接符”微信图片_20230523085611.jpg对话框中,执行以下操作之一:

  • (可选)单击“在两个图形中查看线段特性”。添加到表中的第二行仅供参考,但不可进行编辑。

  • 单击亮显字段并单击更新图标微信图片_20230523085615.jpg来更新该值,或单击更新所有图标来更新所有不匹配的值。注:当您接受更新时,当前图形的值将更新,以具有与已连接的图形相同的值。如果当前图形具有正确的值,您不会想对其进行更新。

  • (可选)单击“断开页间连接符”。

  • 单击“确定”。

将文字添加到页间连接符:

1. 若要使“至”和“自”图形编号在每个连接符内自动显示,请在项目管理器中,在每个图形上单击鼠标右键,然后单击“特性”。在“DWG 编号”字段中,按照想要的显示方式输入图形编号。

2. 若要显示其他连接符信息,请在连接符上单击鼠标右键,然后单击“特性”。在“常规”下,在以下字段中输入信息:

  • 连接符编号

  • 原点或目标


当在线段上检测到某个线组更改时,将断开任何已连接的 OPC。以下是典型情形。

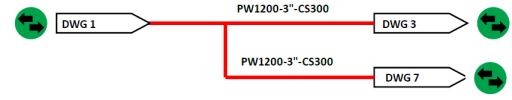

将已连接的线组重新指定给新线组:1. 单击以选择要重新指定的线。例如,选择此线:


2. 在功能区上,单击“常用”选项卡“P&ID”面板“指定位号”。3. 在“指定位号”对话框中,输入新线组的值。例如,您可能会输入以下内容:

  • 介质:UA

  • 编号:99

  • 尺寸:4 英寸

  • 等级库:CS150

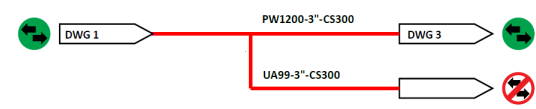

结果如图所示:


重新指定一部分已指定的已连接线组:

1. 单击以选择要重新指定的线组的部分。(或者您可以针对多个线段进行窗口选择。)例如,在此情形下选择底部线段:


2. 在功能区上,单击“常用”选项卡“P&ID”面板“指定位号”。3. 在“指定线号位号”对话框中,选中标记为“仅更新选定线段的管线组”的框,然后输入新线组的值。例如,输入以下内容:

  • 介质:UA

  • 编号:99


此线的该部分现在属于新线组。

将在线设备放置在已指定的已连接线组上(在 ISO 标准项目中):1. 将 ISO 设备放置在现有线上。2. 当收到系统提示时,选择要成为新线组的线,然后按 Enter 键。结果如下所示,选定线段将成为新的未指定组:



注: 如果您在命令行中按 C 键,而不是按照步骤 2 中的指示按 Enter 键,则可以更改线号。将显示“指定线号位号”对话框,并且可以输入新值,例如:

  • 介质:UA

  • 编号:99

结果如图所示:



点击“阅读原文”,领略 AutoCAD 2024 的全新魅力。
