好优利 SNAP刀具应用案例-汽车行业驱动套

国际金属加工网 2023年05月04日


温馨提示:如您的公司或者客户有相关技术与方案需求,请将图纸和名片发送至我们的邮箱:china@heule.cn或致电0510-82022404



01 概况

行业 : 汽车 01 工件 : 驱动套 材料 : CF53V (类似 C40) 工艺 : 钻 Ø 7.8mm (精铰 Ø8.0 -0.003/-0.018)产量 : 3000 万/年

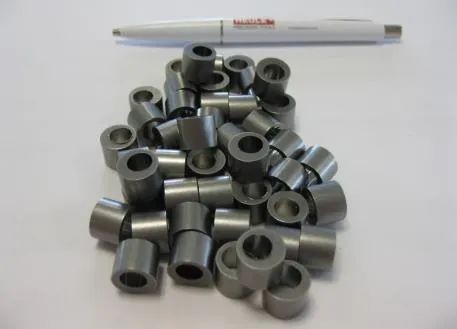

02 工件

-加工 Ø 8 孔(和工件的中心有 1mm 的偏心量),正反倒角。

-倒角要求 Ø 8.7mm x 60°


03 刀具

刀体 : SNAP5/7.5 标准倒角刀具

刀片 : 非标刀片 SNAP5 Ø8.7 60°倒角, TiAlN 涂层, 正反倒角刀片



04 切削参数

转速 : 1500 rev / min

进给 : 0.1 mm / rev

冷却:外冷

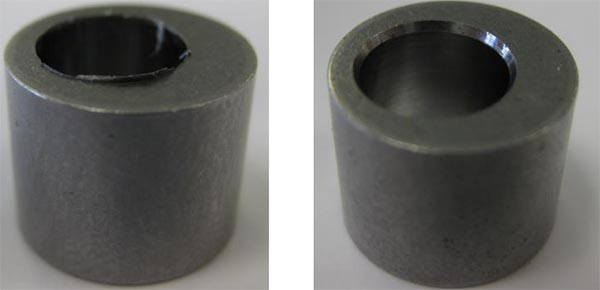

05 加工前后效果


说明

  • SNAP 倒角刀具在铰孔之前加工。

  • 对于 60°倒角刀片来说,我们最担心的就是在刀片还没切到最大倒角时,由于其径向压力很大而导致刀片提前收入刀体,为此我们设计了特殊的楔角,该楔角的优点是有效降低二次毛刺的产生,并提高倒角精度。

  • 该刀具使用时需要注意弹簧力大小。我们设定的弹簧力为往刀体内拧 8-10 圈。
