加工中心如何对刀,只需这六步

国际金属加工网 2018年05月08日

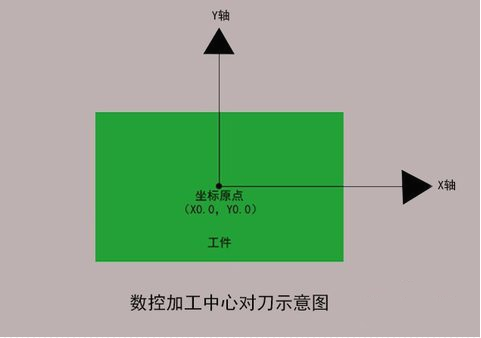

有不少客户首次使用加工中心对对刀存在疑问,接下来小编就将如何对刀告诉大家吧。

1、回零(返回机床原点)

对刀之前,一定要进行回零(返回机床原点)的操作,以便于清除掉上次操作的坐标数据。注意:X、Y、Z三轴都需要回零。

2、主轴正转

用“MDI”模式,通过输入指令代码使主轴正转,并保持中等旋转速度。然后换成“手轮”模式,通过转换调节速率进行机床移动的操作。

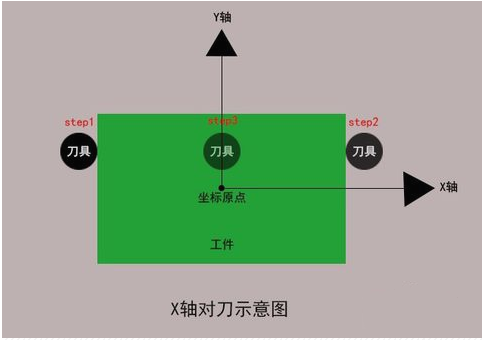

3、X向对刀

刀具在工件的右边轻轻的碰下,将机床的相对坐标清零;将刀具沿Z向提起,再将刀具移动到工件的左边,沿Z向下到之前的同一高度,移动刀具与工件轻轻接触,将刀具提起,记下机床相对坐标的X值,将刀具移动到相对坐标X的一半上,记下机床的绝对坐标的X值、并按(INPUT)输入的坐标系中即可(发那科系统输入“X0.”并按“测量”也可以)。

4、Y向对刀

用刀具在工件的前面轻轻的碰下,将机床的相对坐标清零;将刀具沿Z向提起,再将刀具移动到工件的后面,沿Z向下到之前的同一高度,移动刀具与工件轻轻接触,将刀具提起,记下机床相对坐标的Y值,将刀具移动到相对坐标Y的一半上,记下机床的绝对坐标的Y值、并按(INPUT)输入的坐标系中即可(发那科系统输入“Y0.”按“测量”也可以)。

5、Z向对刀

将刀具移动到工件上要对Z向零点的面上,慢慢移动刀具至与工件上表面轻轻接触,记下此时的机床的坐标系中的Z向值,并按(INPUT)输入的坐标系中即可(发那科系统输入“Z0.”按“测量”也可以)。

6、主轴停转

先将主轴停止转动,并把主轴移动到合适的位置,调取加工程序,准备正式加工。
