汽车制造切削加工系统工程及应用

国际金属加工网 2017年07月13日

汽车制造业中,切削加工的重要性和复杂性非常突出。近年来,汽车制造过程中切削加工的变化和发展尤为令人瞩目,新工艺、新方法层出不穷。

为什麽说汽车制造业中,切削加工的重要性和复杂性极为突出?这是由于,大量的多种类零件需要进行精密、高速、高效加工;汽车生产自身大批量、严格按照节拍进行流水生产的特点;与此同时,激烈的巿场竞争也进一步加剧了对汽车生产柔性化和切削加工制造本钱控制的要求。

近年来,可以看到汽车制造过程中的切削加工发生了很大变化并获得全新发展,出现了不少新工艺、新方法。

比如,曲轴加工采用车–车拉、外铣或内铣;连杆加工采用涨断工艺;凸轮轴加工采用装配式凸轮轴然後直接磨削成形的工艺方法;气缸体主轴承孔、连杆大头孔加工采用绞珩工艺等。生产过程中,大量采用数控加工中心机床组建的柔性加工綫,切削速度和进给量等切削参数普遍大幅进步,制造过程加速向着高速、高效加工的方向发展,创新的刀具结构、全新的刀具材料和新型的表面涂层被不断采用,等等。而且,对生产过程和加工质量的稳定性要求也更为严苛,对制造本钱的控制亦趋紧。

所有这一切,都对切削加工提出了新挑战。

切削加工是一个系统题目

在高精密、高速、高效率的大规模汽车制造切削加工生产中,有时会发生种种异常情况,包括工件加工尺寸超差;位置度不符合要求;加工的表面形貌不理想;刀具崩刃、折断、异常磨损、刀具寿命短和刀具本钱居高不下,等等。而这些题目需要在尽可能短的时间内获得解决,否则将给汽车制造的正常生产带来很大影响。

1.只是由于刀具出了题目?

实际工作中,不少人往往有一种习惯性思维,切削加工中一旦出现异常,就以为是刀具出了题目,大量的工作和解决措施也多围绕着刀具进行,其结果却是花了很多精力和时间,原因仍不甚明了,题目得不到彻底解决。

实在,切削加工特别是高效加工是一个系统题目,刀具只是这个系统中的一个环节。在切削加工中,所加工的工件毛坯、设备、刀具、夹具、切削液等共同组成了一个系统,切削加工的题目是这个系统中多个因素和变量综合作用之下的产物。

而且,对於不少企业而言,这个“系统”可能并不仅仅表现为一道工序或一台设备,而是整条生产綫;而刀具自身又是其中的一个子系统,包括刀具结构、几何外形、刀体材料、切削刃材料、刀具涂层等等多个方面。

上述所有的因素综合在一起,影响和决定着产品的尺寸、外形、位置、表面形貌、加工精度等,而整个系统中的任何一个因素发生变化,都会对系统的输出即加工质量、加工效率和加工本钱发生影响。

举个很好理解的例子,在过往,人们固然已经感觉到切削液对切削加工有作用,但往往也只是将其作为生产加工中的一般辅助材料来处理。但现在的生产实践却告诉人们,作为整个切削加工系统之一环的切削液已经重要到如此的程度,以至於假如切削液选择分歧适或是治理不当甚至会造成生产无法正常进行,刀具不能正常使用。

又比如,铣削加工出来的工件表面质量达不到要求,更换多家刀具供给商的不同改进的铣刀也还是达不到要求,终极更换机床主轴後,所加工的工件质量达到了要求,发现题目的真正根源并不在刀具,而是系统中的其它因素发生了题目。

2.广义上的“切削加工系统”

机床主轴的跳动,加工过程中的振动,刀具的动平衡,切削液的品种、浓度、压力和流量,刀具的预调整,以及切削参数的匹配等等,都会对切削加工的结果产生重大影响,而影响切削加工结果的原因远远不止这些。

为了进步切削加工效率,近年来高效切削获得了广泛应用,可是需要留意的是,对於汽车制造业的切削加工来说,真正的高效加工追求的不仅仅是单台机床的高切削效率,还要求实现整条生产綫的高切削效率,也即追求整个系统的高效率。这就需要公道地安排工艺、合适的机床设备和高效刀具,科学的治理和完善的过程控制体系以及快速、可靠的刀具供给物流体系等。

站在这个高度看,切削加工这个系统就更大,它不仅是被加工工件和加工装置、加工介质组成的物质系统;还包括刀具的寿命控制、刃磨、调整、采购供给治理、本钱核算和控制等组成的治理系统;切削参数设定和调刀与修磨规范等组成的技术系统;切削数据库和刀具治理软件等组成的信息系统等等。

 切削加工系统的构成

1.组成要素

包括机床、夹具、刀具、切削液、被加工工件、操纵者,等等。

2.各个子系统

包括工艺系统、切削摩擦学系统、刀具系统、机床系统、夹具系统、刀具治理系统、切削质量控制系统,等等。

3.输进

包括待加工的工件毛坯,各项加工要求等。这 要留意的是,工件毛坯是系统的输进,可是它进进切削加工系统後,又成为切削加工系统中的一个部分,对切削加工系统中的其他变量和切削加工系统输生产生影响。

4.输出

即加工完成的产品,实现的加工结果,如加工质量、加工效率、加工本钱等。

5.反馈和控制

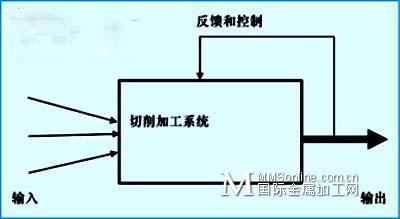

丈量和控制形成了输出对输进的影响(如图1),这是一种反馈。反馈有正反馈也有负反馈,输出对输进响应的误差,通过合适的反馈可得到及时纠正,使输出向输进要求的中心值收敛,否则输出就会愈加偏离目标值,出现成批的加工分歧格品。

图1 切削加工系统的反馈与控制

切削加工系统工程的发展和应用

切削加工既然是个系统题目,就只能用系统的观点和方法来分析和处理。系统工程是近三十年发展起来的一门新兴的综合学科,重在运用系统观点和系统方法处理复杂的工程、科研和生产任务。鉴於系统工程的理论和方法本身也处在研究和发展过程中,而将其应用於切削加工领域,就更有很多题目要回答和解决,需要发展新的理论和新方法,进行不断的探索和努力。

切削加工系统工程回属於系统工程这门大的学科,但又是针对切削加工过程应用所形成的一个专门分支学科,因而很多方法将是切削加工领域所特有的。为使切削加工真正成为高效加工,不仅要进行理论探讨,更要立足切削加工要达到的目的、实现大批量且柔性化的高效加工这个角度来进行分析和应用,因此,观念和方法的创新必不可少。

不论是从事工艺规划和设计、现场技术支持和生产治理,抑或从事刀具设计、刀具制造、刀具销售、刀具应用,还是分析解决与刀具有关的切削加工题目,都必须从系统的观点出发予以分析和解决。这要求我们具备切削加工系统工程的知识,了解该系统中的各个子系统,应用系统工程的方法获得切削加工题目的整体解决方案。

应用系统方法分析和解决切削加工题目

通过运用系统工程,能够将有限的人力、物力、财力资源运用到正确的方向,解决切削加工中的困难。

1.熟悉切削加工的系统特徵

①系统的整体性:切削加工是一个完整的系统,因此在解决题目时必须建立系统的概念,考虑其整体性。

②系统的相关性:切削加工系统是一个多变量多输进的系统,其内在各部分紧密相连并有交互作用,需要在综合考虑的基础上分析和解决切削加工题目。

③系统的动态性:不能静止地看题目,而需进行动态分析。

注重各子系统的接口和联系,深进理解各子系统并遵循其运行的客观规律,努力使系统处於受控状态。

2.始终持有系统的观点

①刚性:指机床、夹具、工件和刀具整个系统的刚性,而非孤立的机床本身的刚性。

②跳动:是刀具装在主轴上的跳动,而不仅是刀具本身的跳动;是机床运动过程中的动态跳动,而不仅仅是机床停止过程中的静态跳动。

③高效加工:夸大整条生产綫的高效,而不仅是单个工序或单台设备的高效。

④制造本钱:亦是系统的综合本钱,在相同口径和条件下进行的比较,是从总体和长远权衡的本钱。

3.区分影响系统变化的普通原因和特殊原因

切削加工系统作为一个动态系统,其中一直在发生着各种变化,从系统工程的观点看,影响其变化的原因可分为普通原因和特殊原因。普通原因是系统中固有的随机变化的因素,而特殊原因不是系统所固有的,但会引起系统输出的明显变化。

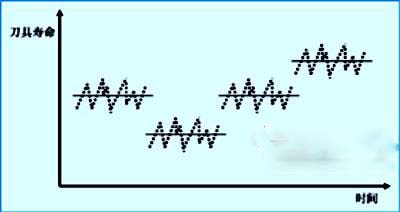

从刀具寿命随时间变动的示意图可见(图2),刀具寿命原来在某个均匀值四周发生上下波动,引起这种微小波动的原因是系统普通原因,但是假如一段时间後刀具寿命忽然变短或变长,这就必然存在某种特殊原因。

图2 刀具寿命随时间变动的示意图

这时,就必须将这种特殊原因找出来并采取相应措施,或者是使刀具寿命恢复到原有程度,或是发现了某种有利因素,则应想法将其巩固下来,成为系统中的固有因素,从而延长刀具寿命、降低刀具本钱。

4.重视切削液对切削加工系统的影响

①切削液在机械加工中的应用非常普遍,但其具有的润滑、冷却等多种功效对於切削加工的重要性则并非广为人知。

②熟悉切削摩擦学系统的摩擦学特性,熟悉选择正确的润滑方式、润滑方法和润滑介质的重要性。

③在切削加工的工艺过程控制中,必须将切削液及其润滑方式包括切削液品种、浓度、清洁度、PH值、流量、压力等作为过程控制参数严加控制,这样才能确保获得要求的切削加工性能和加工质量及高的生产效率。

5.根据切削摩擦学应用好导条式刀具

带导条刀具充分利用了摩擦学原理,将其巧妙地应用於精密孔加工的镗削和铰削刀具上。

在理想的工作情况下,刀具导条并不真正与工件已加工表面直接接触,真正起作用的是刀具导条与工件已加工表面之间的一层油膜。而这层油膜能否形成,其油膜刚度如何,是这种带导条刀具工作成功的关键。所以,这种刀具的导条结构设计和制造有很多特殊要求,对切削液的要求也很高。

6.刀具表面涂层的应用具有系统条件

一般以为,涂层应用在刀具表面将有利於延长刀具寿命或进步加工效率,不理想的情况下也仅是涂层不起作用而已。但实际上,刀具表面涂层的应用是有系统条件的,也即要求加工某种材料的、一定的刀具基体材料和一定的表面涂层需与一定的切削参数等工作条件相匹配,如选择不当,则有可能产生负面作用。

7.把握切削摩擦学系统的配副性

刀具材料、刀具表面涂层在切削摩擦过程中存在一个与被加工工件材料的摩擦学系统的配副性题目,需要基於切削摩擦学解决不同种类工件材料与刀具材料以及表面涂层材料之间的适配性题目,以选择合适的刀具材料以及相应的表面涂层。

 制造本钱的系统控制

1.关注工艺规划设计中一次性投资与长期性制造用度之间的关系

①留意将制造用度中的设备折旧、人力本钱和公用动力、刀具、设备维修及备件、化学品消耗等运营用度联系起来同一考虑和分析处理题目。

②刀具用度的高低与新刀具、新工艺、新技术、新材料的采用紧密相关,与刀具的采购、物流、调整、修磨、刀具质量控制、刀具优化及刀具治理等多方面紧密相联。

2.高度重视项目规划投资阶段的刀具方面工作

①近年来的工作实践和国内外的经验都表明,一把价值几万元的刀具有可能影响一台价值几百万元的设备的效率的发挥。

②留意一次性设备和刀具投资与长期性刀具消耗用度之间的关系。有的项目可能在项目规划时节约了设备投资,却采用了昂贵刀具或不公道的切削参数,造成刀具寿命短以及长期的刀具消耗本钱过高,需要综合权衡。

③工艺规划阶段对刀具的设计和安排在很大程度上决定了生产阶段的制造本钱和刀具用度。

3.处理好几项重要关系

①设备的选用与刀具的选用之间的关系;②当前设计与长远考虑之间的关系;③规划产量与真实产量波动之间的关系;④减少设备数目或投资与工艺公道性之间的关系;⑤切削用量加大与可能的刀具寿命缩短之间的关系;⑥设备投资节省与刀具用度增加之间的关系;⑦柔性化程度与加工效率之间的关系。

4.工艺方案需适应系统条件

采用怎样的工艺方法、设备、刀具等与产量及其变动情况紧密相关。从切削加工系统工程的观点看,不能简单地说采用加工中心机床好、还是采用专机好,或者是采用某种设备组合好,关键要看所组成的系统的综合情况,以及其是否适应四周环境条件,由于在某种情况下好的工艺方案在另一种情况下有可能不适合。

重要的是,对这种相互变化的情况及其相互关系进行分析研究,以此指导工艺规划和设计。

5.项目规划阶段对刀具耐用度和使用本钱的控制

需要想法探索的是,如何在项目的规划设计阶段就对刀具的设计选用加以更有效的治理和控制,并向设备供给商和刀具供给商提出项目投产後对刀具耐用度和有关使用本钱的基本要求,对投产後将发生的刀具用度和制造本钱在项目的规划阶段就有猜测和控制。这将大幅进步新项目实施後的技术经济效益。

 结语

切削加工是一个复杂的大系统,要实现真正的高效加工就必须运用系统的观点和系统的方法。也正由于此,我们不能将切削加工系统中的题目孤立地、静止地、分割开来地看待和处理,而是需要打破专业的界限,关注到切削加工系统中的多个复杂要素和变量。

一方面,我们要了解各子系统本身的专业特点;另一方面,还需要寻找和发现各子系统之间的相互联系和相互作用、各子系统内部各因素之间的相互联系和相互作用,了解它们的交互作用对系统输出的影响,把握某些变量之间相互制约的关系。

可以想象,现代汽车制造的发展不断带来新课题,出现更多的难加工材料,要求更高的加工质量和加工效率、以及更具竞争力的加工本钱。面对这些挑战,系统工程方法的应用将提供有效途径和科学方法,从而获得切削加工方案和切削刀具性能的全面优化,让切削加工中出现的新题目迎刃而解,实现理想的切削加工系统输出。

上述种种都将有助於持续创新,增强企业的核心竞争力。
