麻花钻头的磨法 麻花钻头磨法图解

国际金属加工网 2016年12月19日

麻花钻头对于机械加工来说,它是一种常用的钻孔工具。结构虽然简单,但要把它真正刃磨好,也不是一件轻松的事,下面小编就来介绍麻花钻头的磨法。

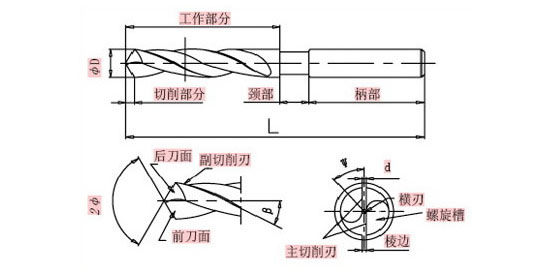

麻花钻头的磨法 麻花钻头磨法图解

1.“刃口摆平轮面靠。”

这是钻头与砂轮相对位置的第一步,往往有学生还没有把刃口摆平就靠在砂轮上开始刃磨了。这样肯定是磨不好的。这里的“刃口”是主切削刃,“摆平”是指被刃磨部分的主切削刃处于水平位置。“轮面”是指砂轮的表面。“靠”是慢慢靠拢的意思。此时钻头还不能接触砂轮。

2.“钻轴斜放出锋角。”

这里是指钻头轴心线与砂轮表面之间的位置关系。“锋角”即顶角118°±2o的一半,约为60°这个位置很重要,直接影响钻头顶角大小及主切削刃形状和横刃斜角。要提示学生记忆常用的一块30°、60°、90°三角板中60°的角度,学生便于掌握。口诀一和口诀二都是指钻头刃磨前的相对位置,二者要统筹兼顾,不要为了摆平刃口而忽略了摆好斜角,或为了摆好斜放轴线而忽略了摆平刃口。在实际操作中往往很会出这些错误。此时钻头在位置正确的情况下准备接触砂轮。

3.“由刃向背磨后面。”

这里是指从钻头的刃口开始沿着整个后刀面缓慢刃磨。这样便于散热和刃磨。在稳定巩固口诀一、二的基础上,此时钻头可轻轻接触砂轮,进行较少量的刃磨,刃磨时要观察火花的均匀性,要及时调整压力大小,并注意钻头的冷却。当冷却后重新开始刃磨时,要继续摆好口诀一、二的位置,这一点往往在初学时不易掌握,常常会不由自主地改变其位置的正确性。

4.“上下摆动尾别翘。”

这个动作在钻头刃磨过程中也很重要,往往有学生在刃磨时把“上下摆动”变成了“上下转动”,使钻头的另一主刀刃被破坏。同时钻头的尾部不能高翘于砂轮水平中心线以上,否则会使刃口磨钝,无法切削。

麻花钻缺点:

麻花钻的几何形状虽比扁钻合理,但尚存在着以下缺点:

(1)标准麻花钻主切削刃上各点处的前角数值内外相差太大。钻头外缘处主切削刃的前角约为+30°;而接近钻心处,前角约为-30°,近钻心处前角过小,造成切屑变形大,切削阻力大;而近外缘处前角过大,在加工硬材料时,切削刃强度常嫌不足。

(2)横刃嫌长,横刃的前角是很大的负值,达-5 4°~-6 0°,从而将产生很大的轴向力。

(3)与其他类型的切削刀具相比,标准麻花钻的主切削刃很长,不利于分屑与断屑。

(4)刃带处副切削刃的副后角为零值,造成副后刀面与孔壁间的摩擦加大,切削温度上升,钻头外缘转角处磨损较大,已加工表面粗糙度恶化。 以上缺陷常使麻花钻磨损快,严重影响着钻孔效率与已加工表面质量的提高
