DMG MORI 高动态性能和高精度的卧式加工中心

标配动力强劲的 15,000 rpm  主轴及 CELOS  系统、三菱 MAPPS V  数控系统,全新第 2 代 代 NHX 4000  与第 2 代 代 NHX 5000  卧式加工中心满足从单件生产到大批量生产所需的全部要求。

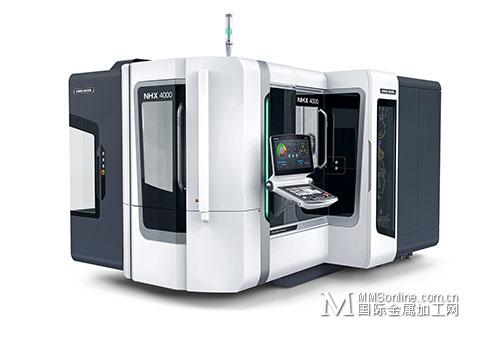

DMG MORI 全新第 2 代 NHX 5000 卧式加工中心将在 IMTS 2014 展会上展出,它体积小巧,动态性能优异,是生产高度复杂和高难度工件以及高效大批量生产的最佳选择,例如汽车制造机械制造。全新 NHX 系列机床包括该机以及较小规格的全新第 2 代 NHX 4000 标配直接驱动工作台( DDM ® 技术),最高转速达 100 rpm和全部轴都标配 MAGNESCALE 的直接位移测量系统。该机床结构还为短刀的使用进行了特别优化。主轴尖到托盘中心的距离减小到 70 mm / 2.8 in ,因此能确保刀具使用寿命更长和加工稳定性更高。全新 NHX 机床还拥有 DMG MORI 统一风格设计及 CELOS 系统的全部优点。

第 2 代 NHX 4000 及第 2 代 NHX 5000 延续了市场上畅销的 NHX 4000 机床特点,完美结合了功能、生产力和精度。NHX 机床结构基于全球销量超过 6,000 台的 NH 系列成功机床。

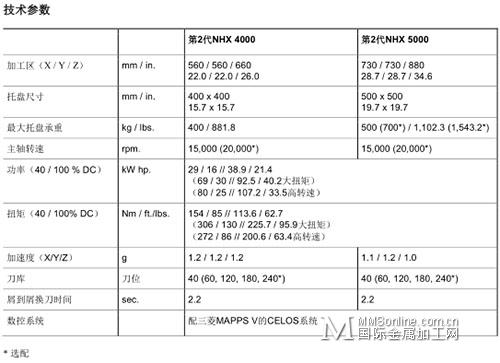

第 2 代 NHX 4000 机床可加工最大直径达 630 mm / 24.8 in 和高度达 900 mm /35.4 in 的工件。该卧式加工中心的 560 x 560 x 660 mm / 22.0 x 22.0 x 26.0 in(Xx Y x Z)加工区能用极高精度和极高效率加工工件。500 大型托盘的机床加工区达730 x 730 x 880 mm / 28.7 x 28.7 x 34.6 in(X / Y / Z),工件最大高度达 1,000mm / 39.4 in 和宽度达 800 mm / 31.5 in。

卧式加工中心不仅需要提供高精度,还需要提供高速度及高动态性能。例如直线轴快移速度高达 96 m/min / 3,779.5 ipm(标配 60 m/min / 2,362.2 ipm),最大加速度 1.2 g。屑到屑换刀时间仅 2.2 秒和最高转速 100 rpm 的直接驱动工作台(DDM ® ),保证最大限度缩短定位运动时间。

标配 15,000 rpm 转速和 111 Nm / 81.9 ft/lbs 扭矩的主轴。选配的大扭矩版主轴在15,000 rpm 转速时的扭矩高达 200 Nm / 147.5 ft/lbs。全新 NHX 机床模块还提供高速版,最高转速达 20,000 rpm。

此外,DMG MORI 全新风格设计和配 MAPPS 的 CELOS 系统具有最高用户友好性,这是因为 DMG MORI 的 CELOS 系统简化和加快从构思到成品速度,同时CELOS 应用程序让用户能够持续管理、查看文档和可视化任务单、工艺和机床数据。CELOS 还能连接车间与公司上层组织,因此为持续数字化和无纸生产创造基础。此外,CELOS 还兼容 MRP 和 ERP 系统,可通过网络连接 CAD/CAM 应用软件,并支持未来进一步扩展的 CELOS 应用程序。

第 2 代 NHX 4000 和第 2 代 NHX 5000 机床拥有丰富选配,DMG MORI 能满足客户的个性化需求。这些选配也包括大量自动化系统。例如该卧式加工中心可配回转托盘库(RPP),它占地面积小但有出色的装夹能力。DMG MORI 自动化系统公司也提供带托盘座的托盘库(CPP)或直线托盘库(LPP)选配。

亮点—第 第 2 代 代 NHX 4000  和第 2 代 代 NHX 5000  高动态性能,最快的换刀速度,屑到屑换刀时间仅 2.2 秒:– 1.2 / 1.2 / 1.2 g(第 2 代 NHX 4000)或 1.1 / 1.2 / 1.0 g(NHX 5000)– 最高快移速度 96 m/min / 3,779.5 ipm(标配 60 m/min / 2,362.2 ipm)– 动态稳定性提高 35%  全新 speedMASTER 主轴提供最高加工性能:标配 15,000 rpm 转速,111 Nm / 81.9 ft/lbs 扭矩;大扭矩版的最大扭矩达 200Nm / 147.5 ft/lbs,还有 20,000 rpm 转速的高速版选配  直接驱动工作台(DDM ® ),最高转速 100 rpm,第 2 代 NHX 4000 定位速度最快,定位时间 0.8 秒,第 2 代 NHX 5000 为 1.4 秒  加工区内大坡度盖板和高刚性的四连杆结构 Y 轴盖板  配 MAPPS V 的 CELOS 系统拥有最高用户友好性和更高创利能力。
