GF阿奇夏米尔:LED模具加工整体解决方案

工作范围
纵向行程, X [mm]500
纵向行程, Y [mm]450
纵向行程, Z [mm]360
工作主轴 (40% ED, S6)
54000 min-1, HSK 32 [kW / Nm]8.5 / 3.5
42000 min-1, HSK 40 [kW / Nm]13.5 / 8.8
30000 min-1, HSK 40 [kW / Nm]13.5 / 8.8
进给速度
快速移动速度 (X, Y) [m/min]60
快速移动速度 (Z) [m/min]60
工作台
Clamping surface [mm]in accordance with Pallet
工作台承重 [kg]120
换刀装置
HSK 32 [刀位数]20 / 40
HSK 40 [刀位数]18 / 36 / 68
Automation
Pallet size / Number [- /刀位数]UPC/Dynafix/7x
Pallet size / Number [- /刀位数]GPS/10x
Max. load [kg]90
数控系统 (Heidenhain)iTNC 530 2P

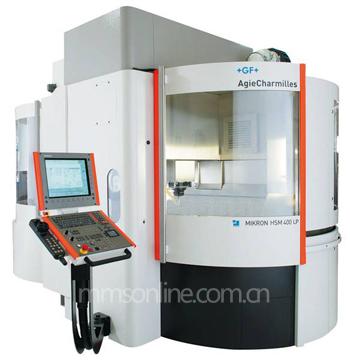

GF阿奇夏米尔:MIKRON HSM 400 LP

  MIKRON HSM LP 系列将精密切屑加工提升至了一个新的时代。走刀路径精准无比,即使在高速进给的情况下也能保证凹凸加工面的表面质量。因此,对许多客户来讲,这就是高速铣削的刀路纹理 – 更准确地讲,这种在工件上的刀路精密性,是MIKRON最重要的加工性能之一。因为在长时间高进给速率加工中驱动部件中总要产生大量的热量,而MIKRON HSM LP系列拥有极为先进的热能处理系统。所有的线性轴和旋转轴单元拥有独立的冷却循环系统。这确保了所产生的多余热量能及时被排出而不会散入机床内部。这种恒温的特点保证了非常高的移动精度一致性。MIKRON HSM 400 LP和400U LP系列在上述两方面开创了新的里程碑。

机床
尺寸(长 x 宽 x 高)1900 x 1690 x 2550mm
总重量 (不计电介质)2600kg
X, Y, Z 轴
X, Y, Z 行程l350 x 250 x 300mm
位置测量系统直线光栅尺
测量分辨率0.05µm
工作区域
工作槽类型升降式
工作槽尺寸 (长 x 宽 x 高)800 x 550 x 370mm
工作台尺寸  (长 x宽)500 x 400mm
电极和工件
最大电极重量50kg
最大工件重量500kg
最大工件尺寸 (长 x 宽 x 高)780 x 530 x 300mm
工作台和卡盘间的最小/最大距离150/450mm
电介质系统
过滤器类型4 只装纸过滤器
电介质箱容量410l
放电电源
类型ISOPULSE
性能
最小表面粗糙度(Ra)0.1µm

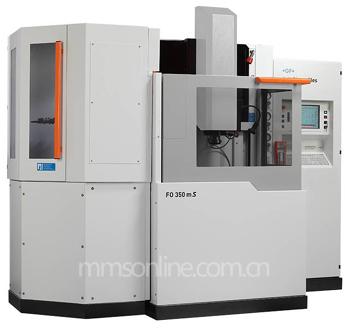

GF阿奇夏米尔:电火花成型机床FO 350 MS

达到无懈可击的几何质量解决方案的集合

掌握微米世界的所有方面
集成自动化确保高自主权
为标准应用和微加工准备的具有多种工艺的电源
智能加工模块是为了达到石墨电极和铜电极的零损耗
用户界面带有微加工的功能

机床
尺寸(长 x 宽 x 高)2215 x 2215 x 2220mm
总重量(不计电介质)3600kg
X, Y, Z 轴
X, Y, Z 轴行程350 x 250 x 256mm
U, V 轴行程± 70mm
锥度/高度± 30°/100 /mm
加工区域
工件尺寸(长 x 宽 x 高)750 x 550 x 250mm
最大工件重量(包括/不包括边槽)200/450kg
电介质箱容量700l
电极丝
电极丝直径 (标准)0.33 - 0.07mm
电极丝直径 (Vertex 2F版)0.33 - 0.03mm
加工质量
最佳表面光洁度(SF模块)0.05µm

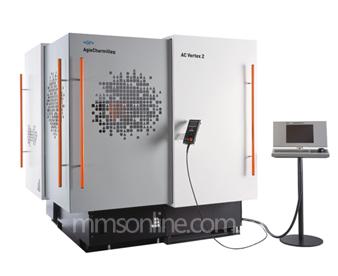

GF阿奇夏米尔:AC Vertex 2慢走丝线切割机床

配置Agievision 5 控制系统的又一款新规格Vertex 线切割机床

用于加工最精细表面质量
用于细丝加工
可配置外部装卸系统
最佳的直线性和形状精度性
采用微软Windows操作系统优化操作
Agievision 5 具有新的功能和简单、直接的人机对话
